Max – Unity 3D – animation contrôlée.

output_61Bb24

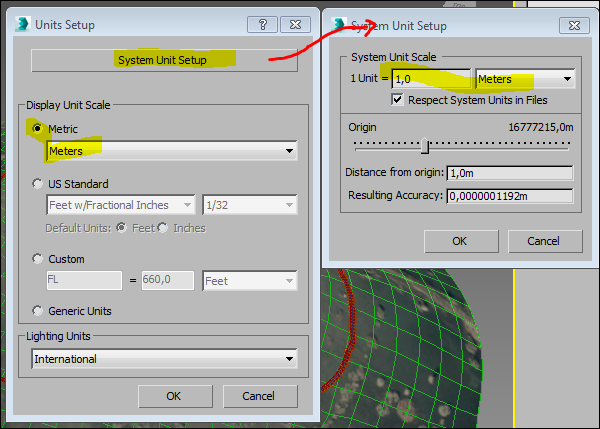

Avant de commencer régler les unités en mètres.

clip_image001

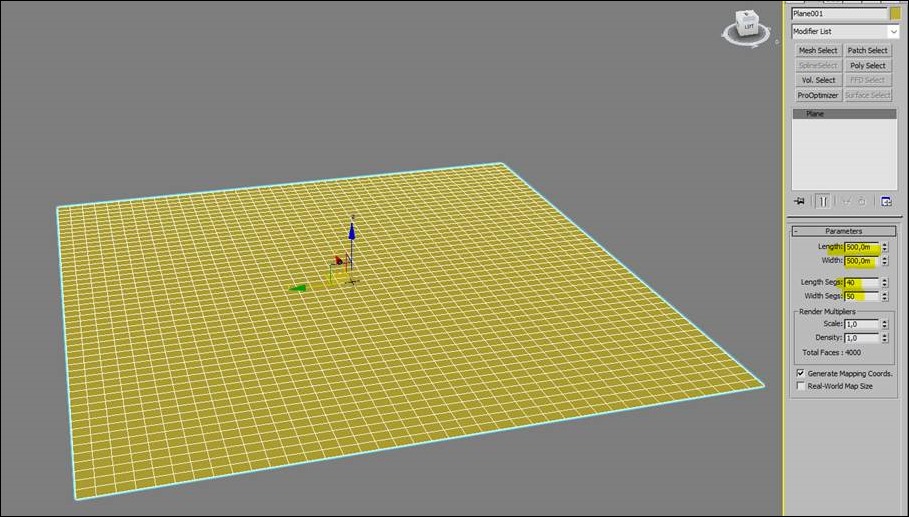

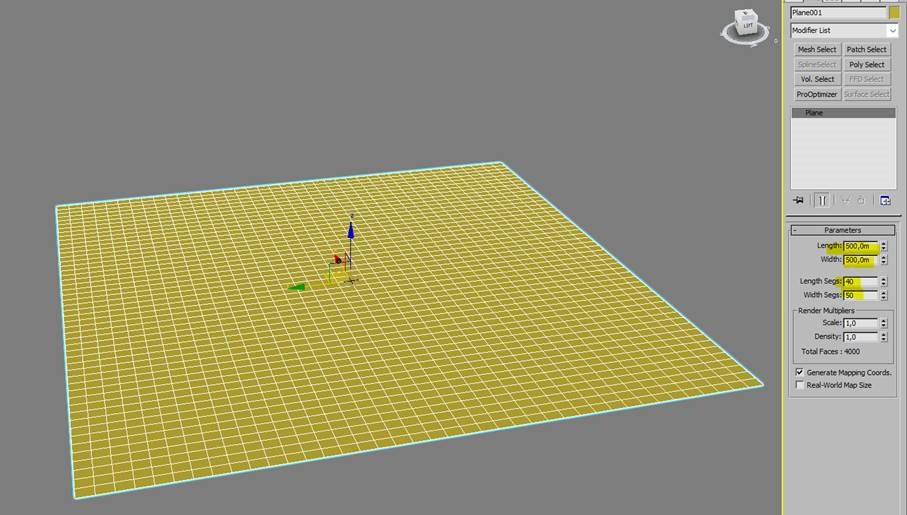

Création d’une « Plane », de 500 m X 500 m avec un maillage de 40 X 40.

clip_image003

Convertir le maillage en Poly.

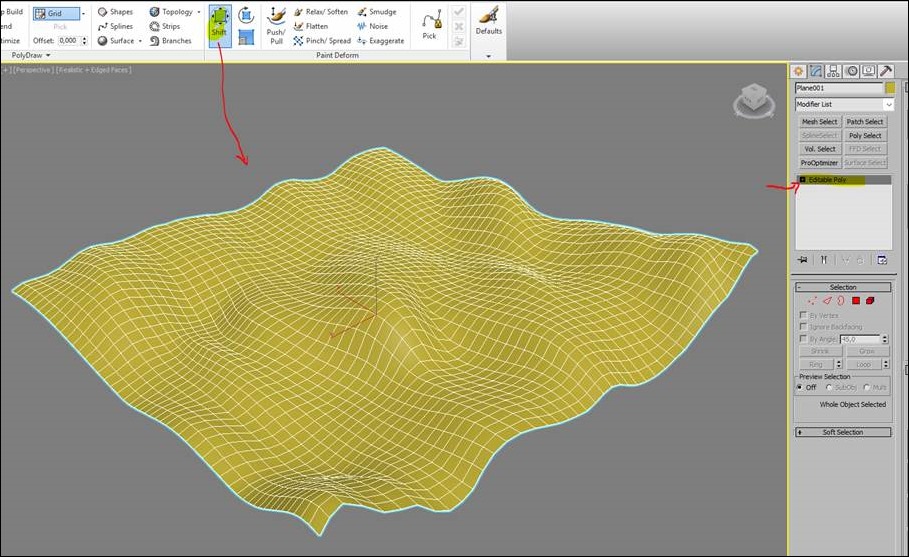

Déformation du maillage avec l’outil Shift.

clip_image005

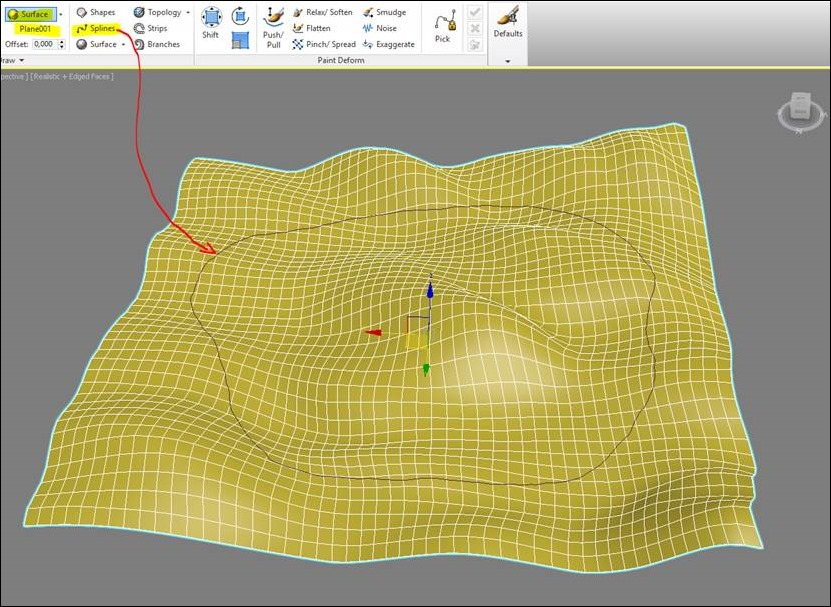

Cliquer sur « Surface » puis sur Pick et choisir la « Plane ».

Cliquer sur « Spline » et dessiner le chemin du déplacement.

clip_image007

Création des rails.

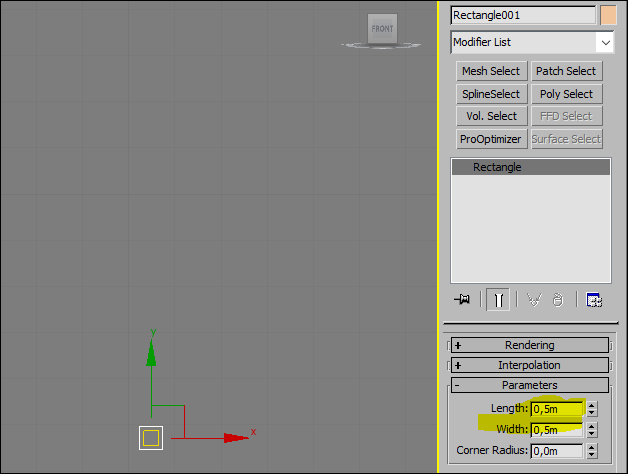

Créer un rectangle.

clip_image008

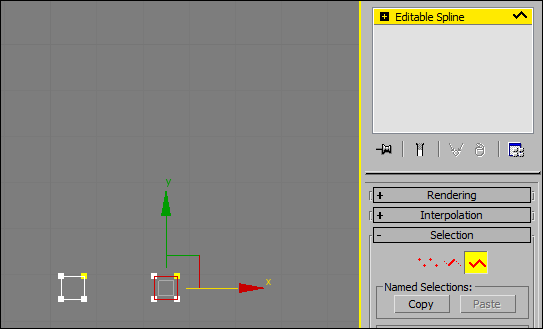

Convertir en Spline. Editer la Spline et copier le rectangle (MAJ+Déplacement) clip_image009

clip_image010

Fermer l’édition de Spline.

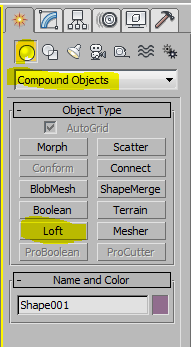

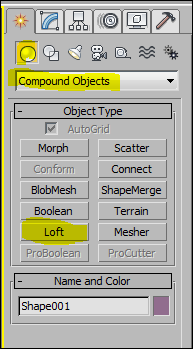

Sélectionner la Spline chemin. Aller dans Compound Object / Loft.

clip_image011

Cliquer dans GetShape et choisir les rectangles.

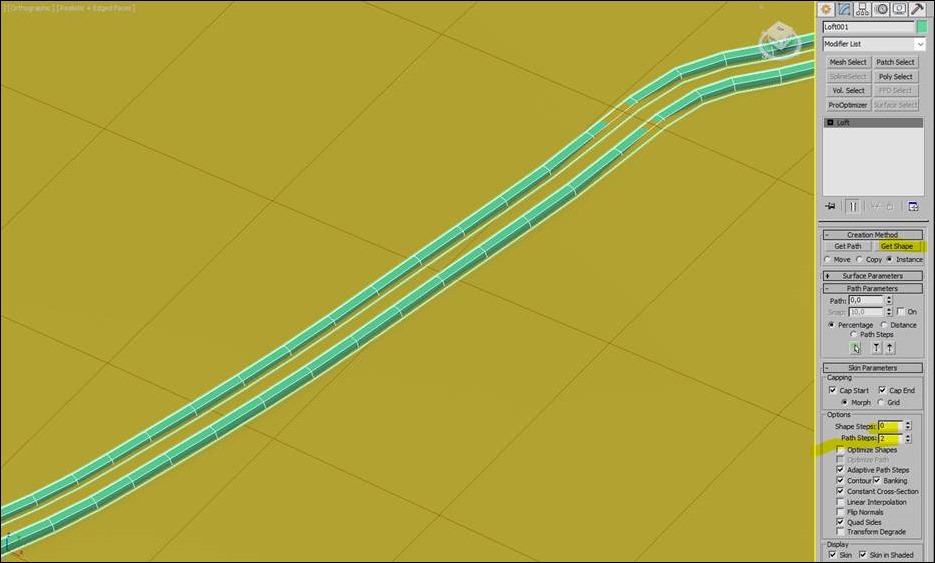

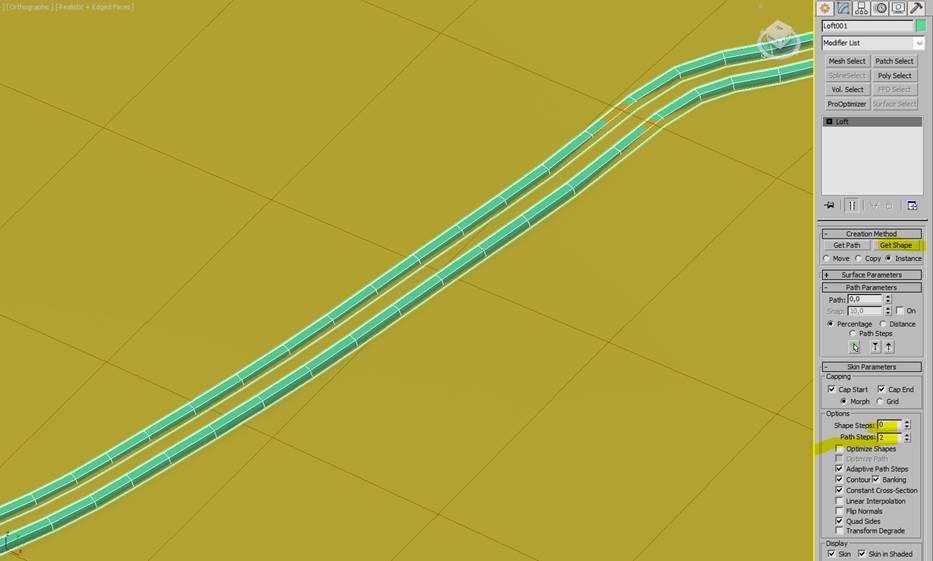

Régler avec Spline Parameter les détails du rail.

clip_image013

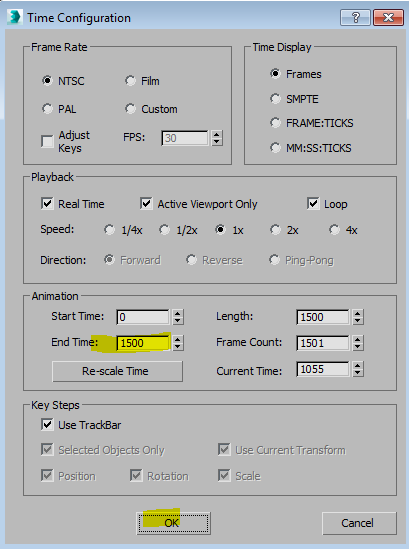

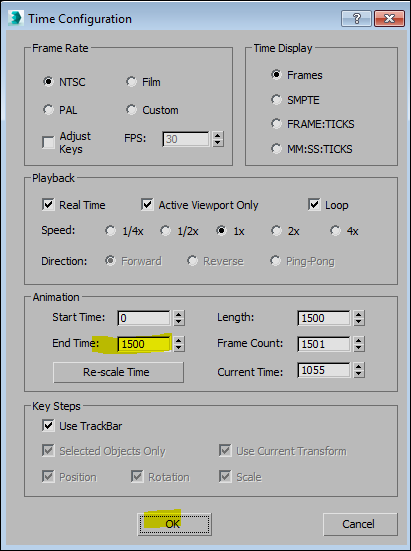

Modifier le nombre d’images pour l’animation. Dans Time Configuration, passer à 1500. clip_image014

clip_image015

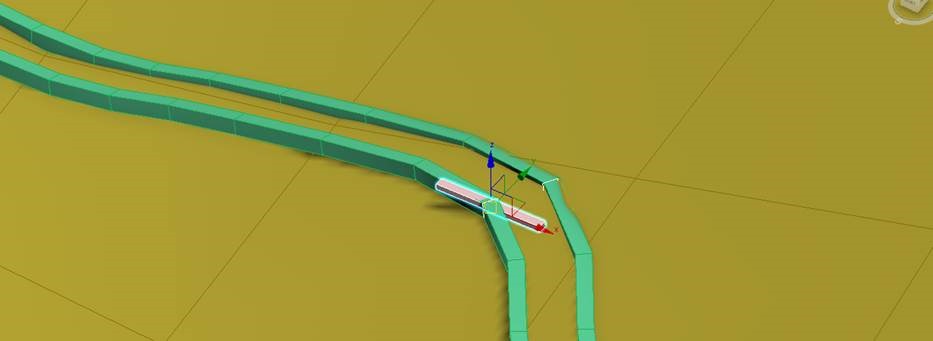

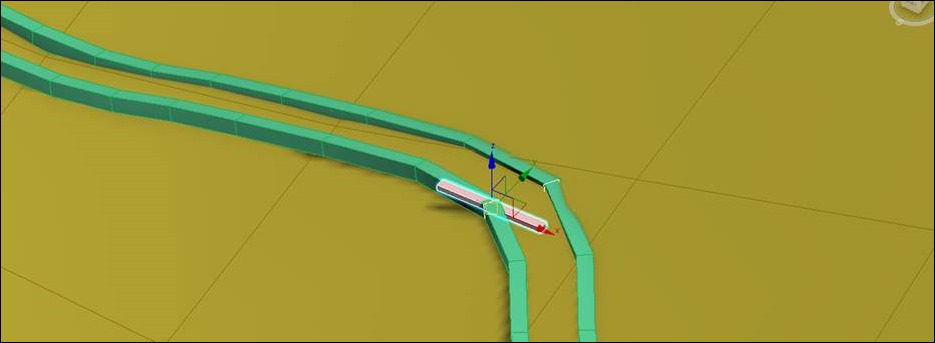

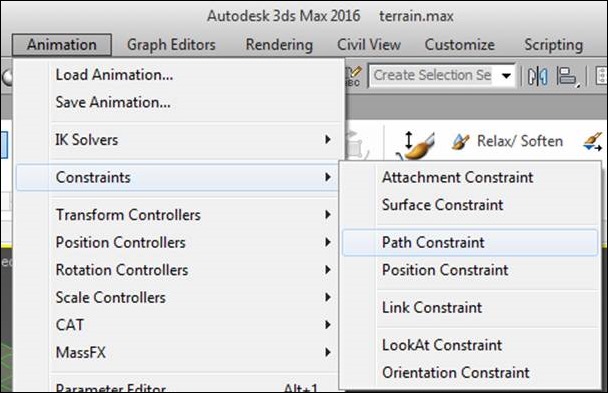

Créer une boite qui deviendra une traverse et l’attacher à la Spline en Path Constraint.

clip_image017

clip_image019

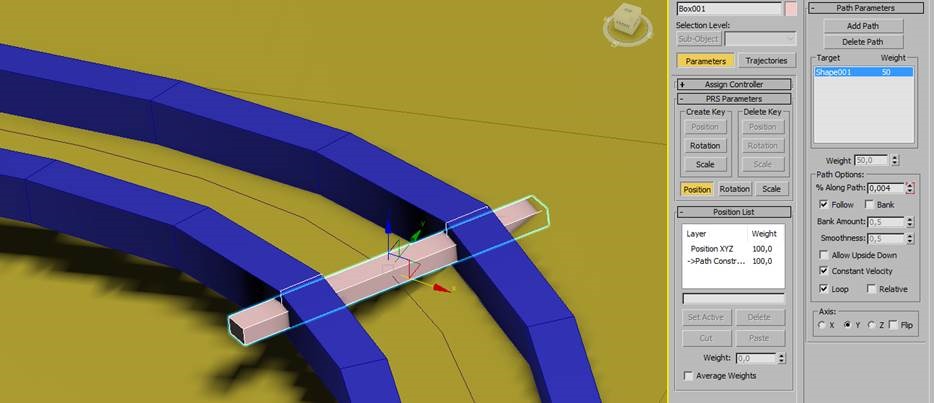

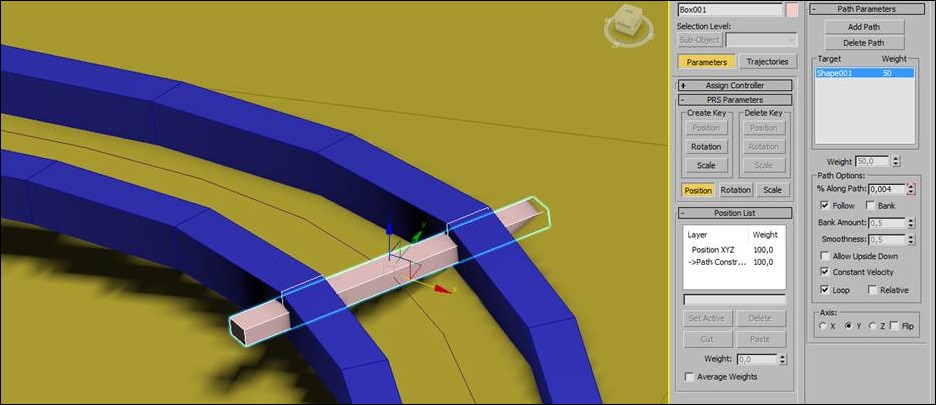

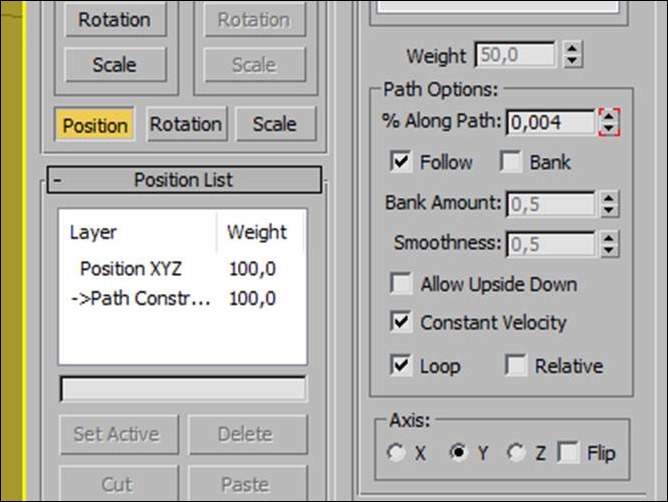

Régler la position de la traverse avec Follow, Bank et éventuellement réaligner avec Axis.

clip_image021

clip_image022

Utiliser Tools / Snapshot Pour multiplier la traverse.

clip_image023

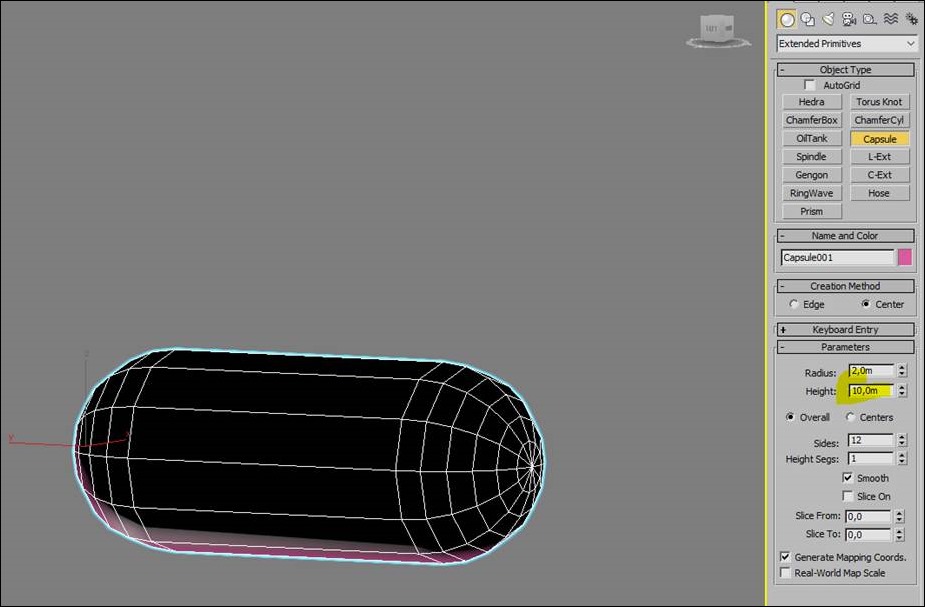

Création de la capsule.

clip_image025

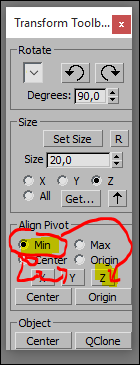

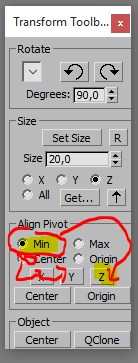

Position du Pivot.

clip_image026

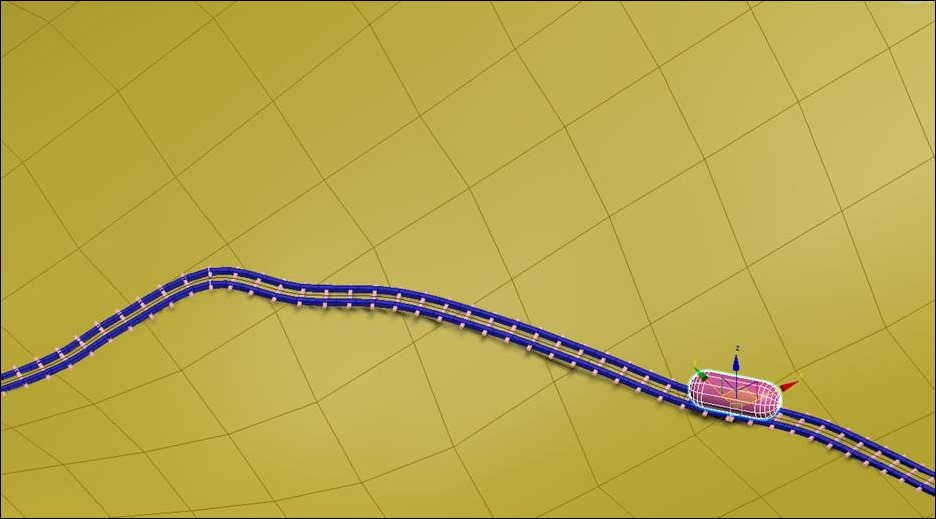

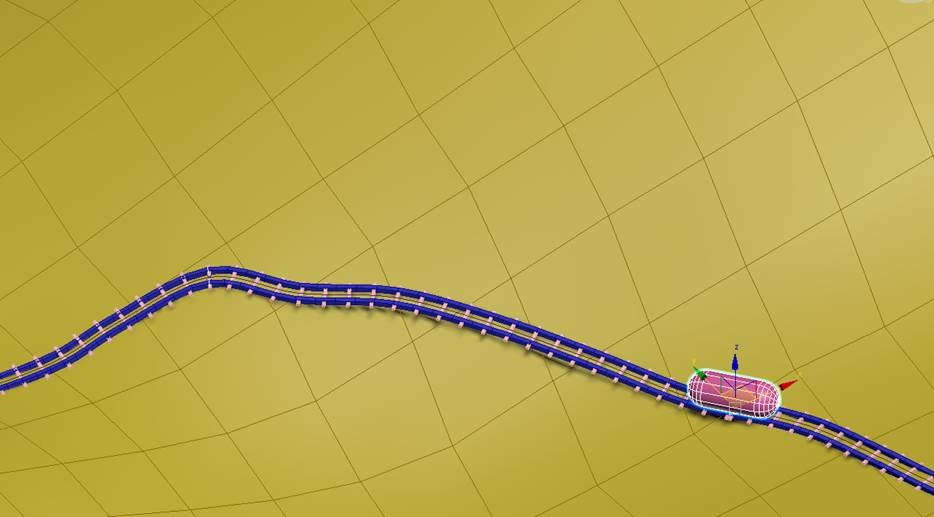

Attacher la capsule à la Spline chemin. Comme précédemment. Opérer les mêmes réglages.

clip_image028

Vérifier l’animation.

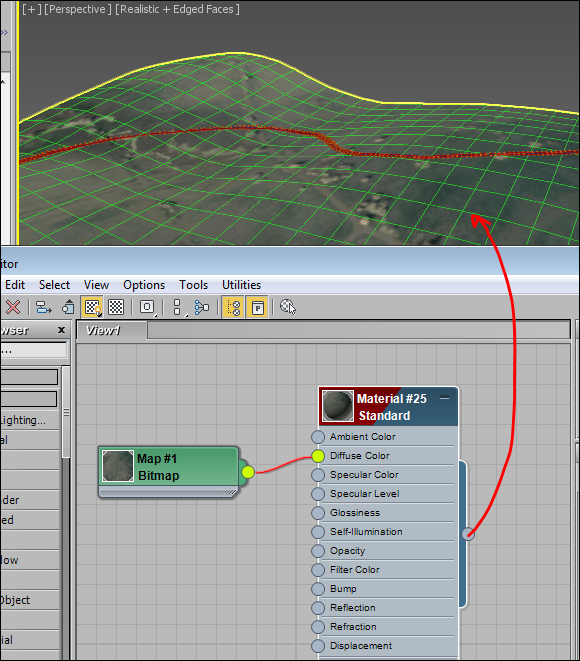

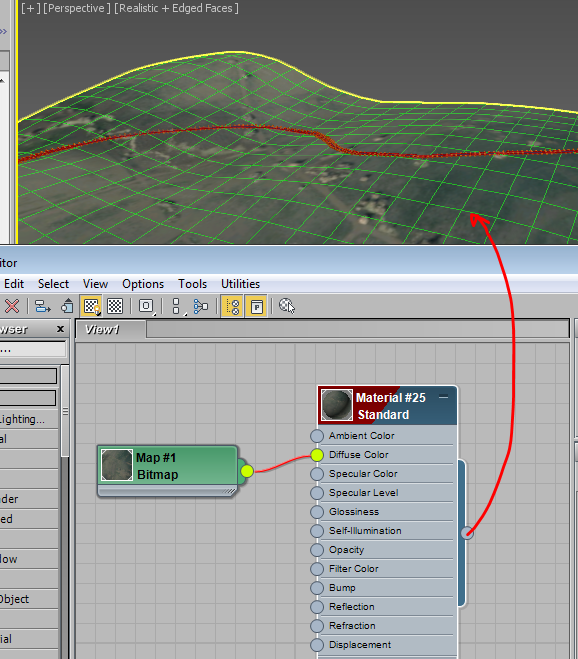

Appliquer une texture.

clip_image029

Exporter les éléments de géométrie.

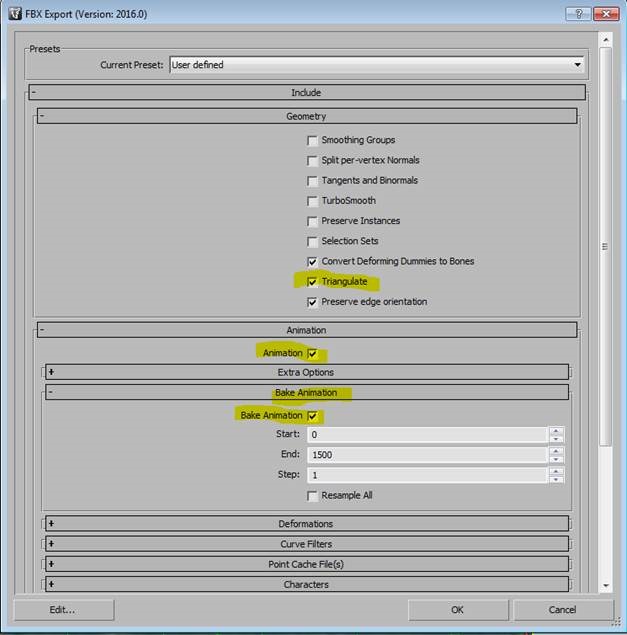

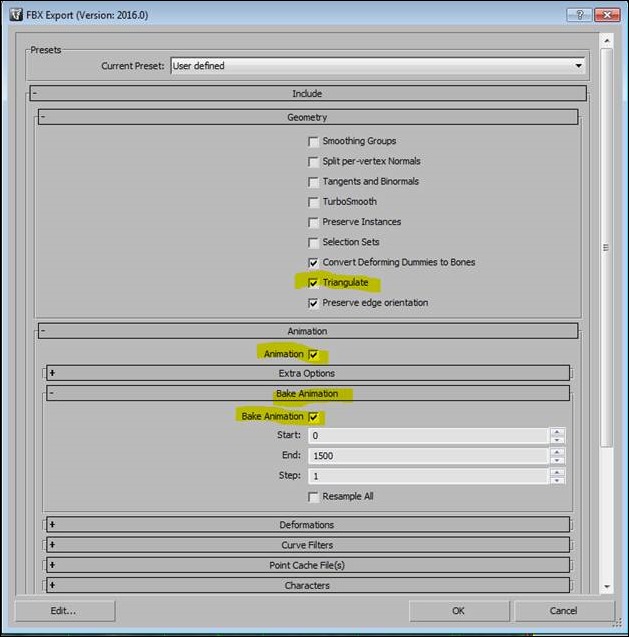

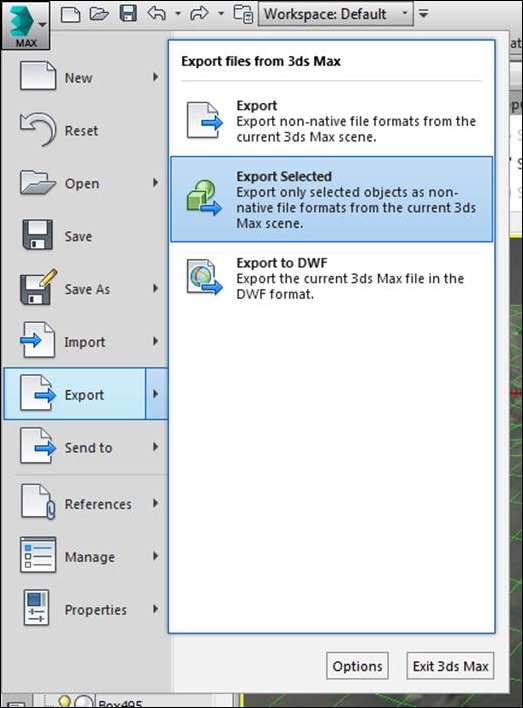

Sélectionner le wagonnet et exporter la sélection sous, au format FBX.

clip_image031

clip_image033

Faire de même avec les éléments de terrain.

Ouvrir Unity.

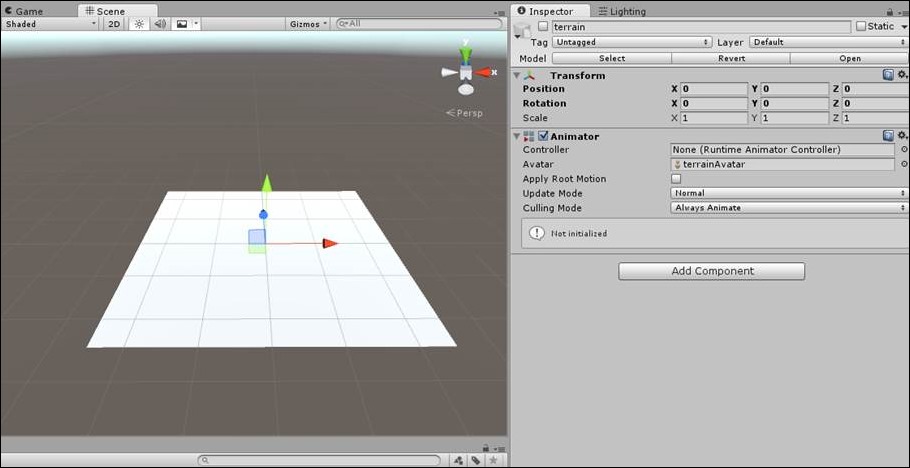

Installer un plan qui donnera un repère d’échelle (Scale 50 x 50 x 50 dans le cas présent).

clip_image035

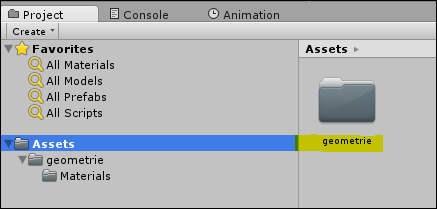

Créer un dossier pour contenir les éléments de projet.

clip_image036

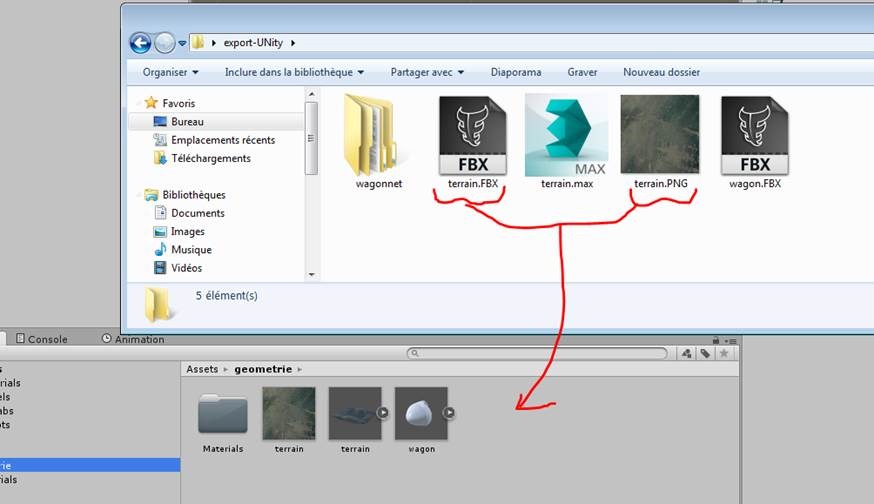

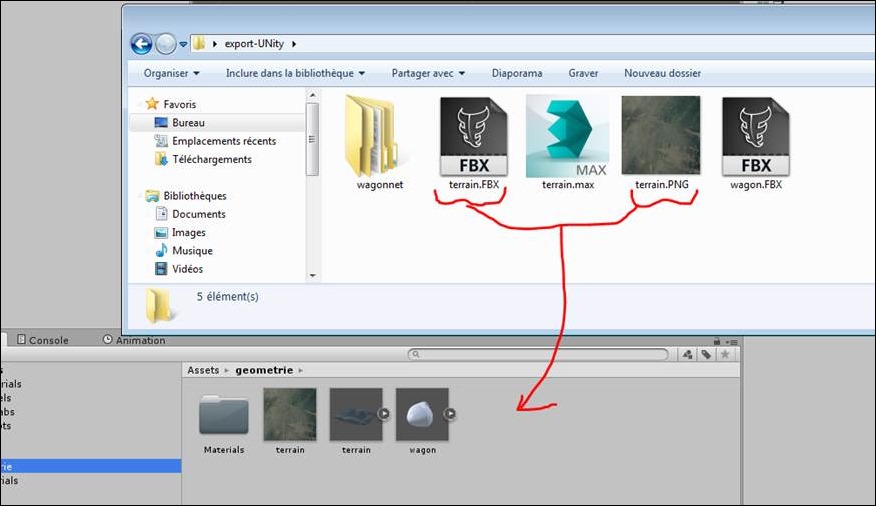

Importer la géométrie du terrain par glisser / Déposer.

clip_image038

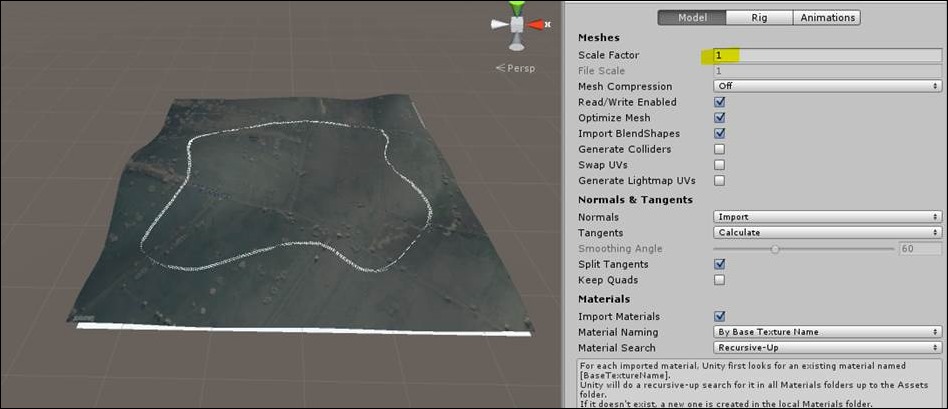

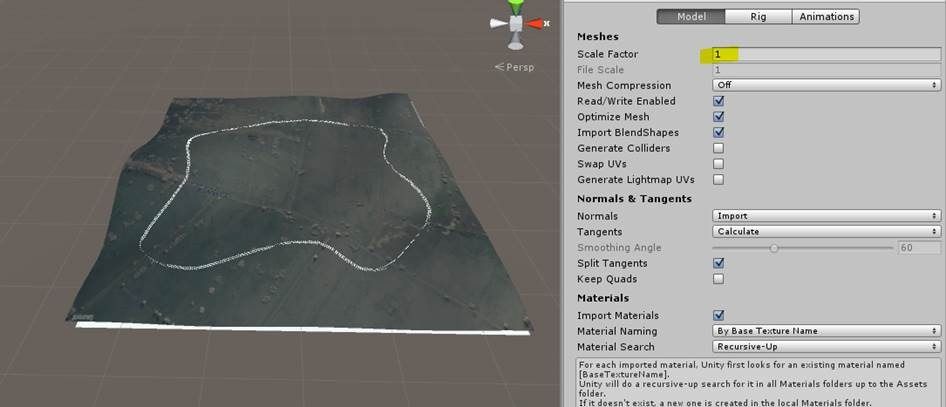

Vérifier les échelles.

clip_image040

Importer le wagonnet.

Vérifier l’échelle.

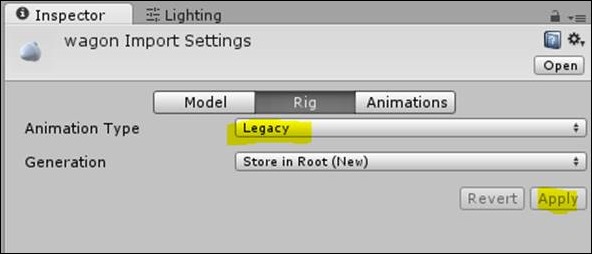

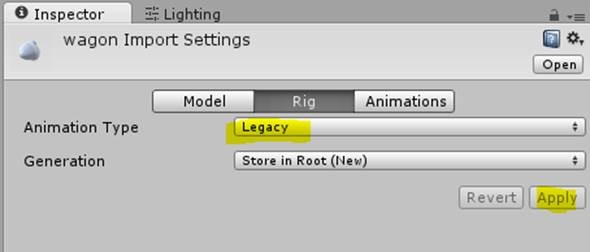

Aller dans RIG

Choisir « Legacy »

clip_image042

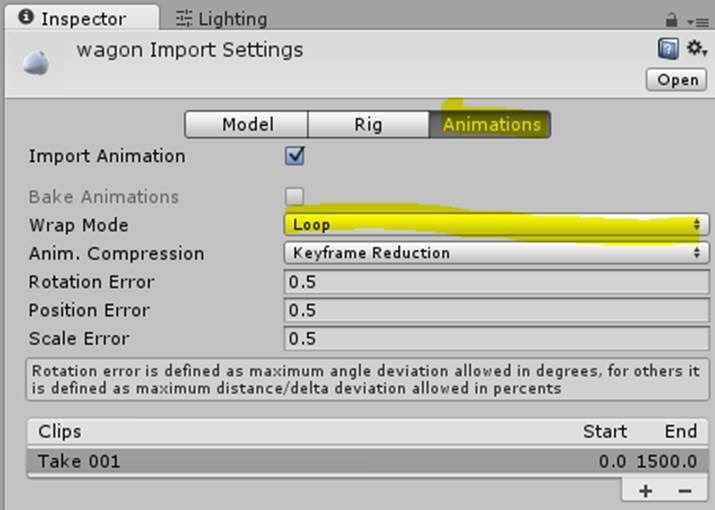

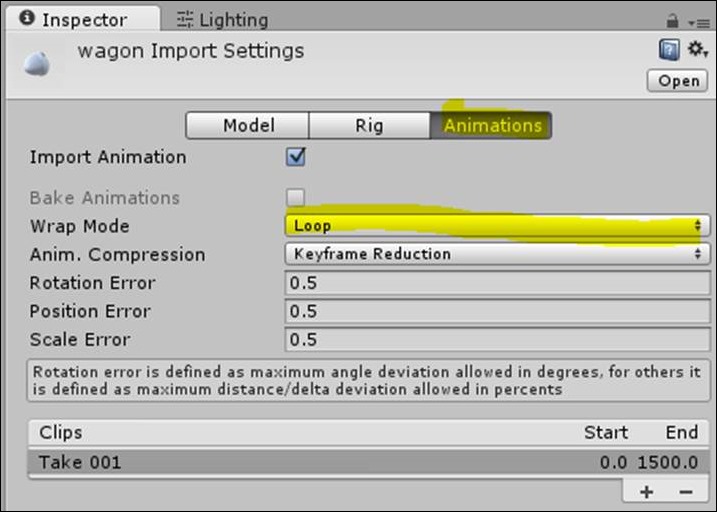

Aller dans l’Animation

Choisir Loop

clip_image044

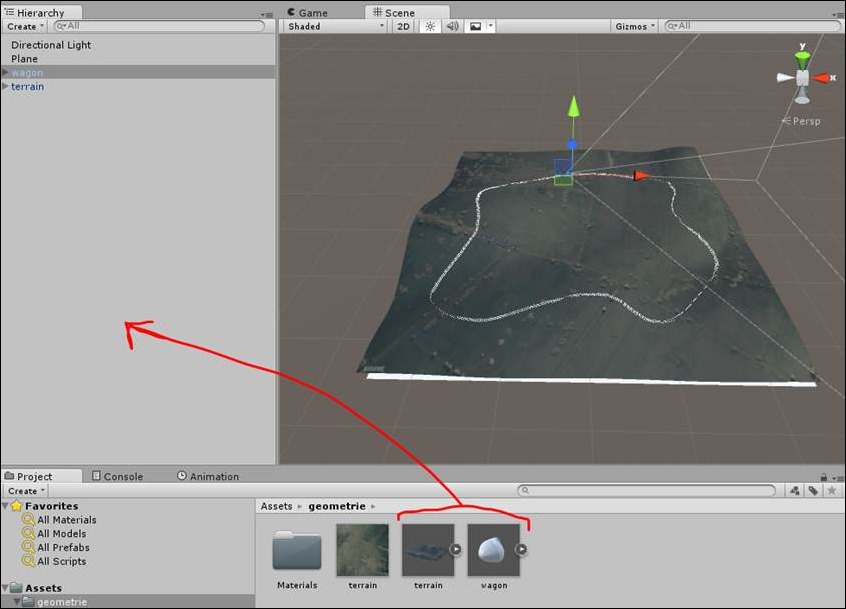

Glisser déposer le décor et le wagonnet dans la hiérarchie.

clip_image046

Tester.

Attacher la caméra au wagonnet en la plaçant comme « enfant » dans la hiérarchie.

clip_image047

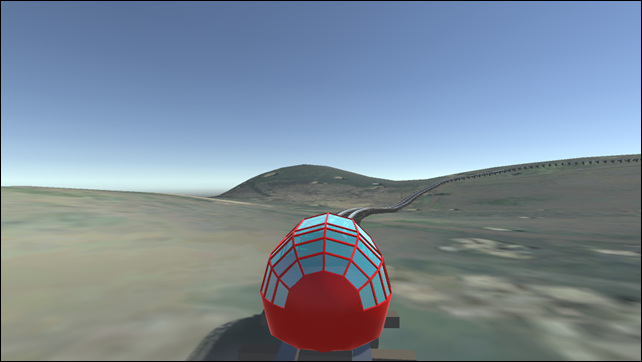

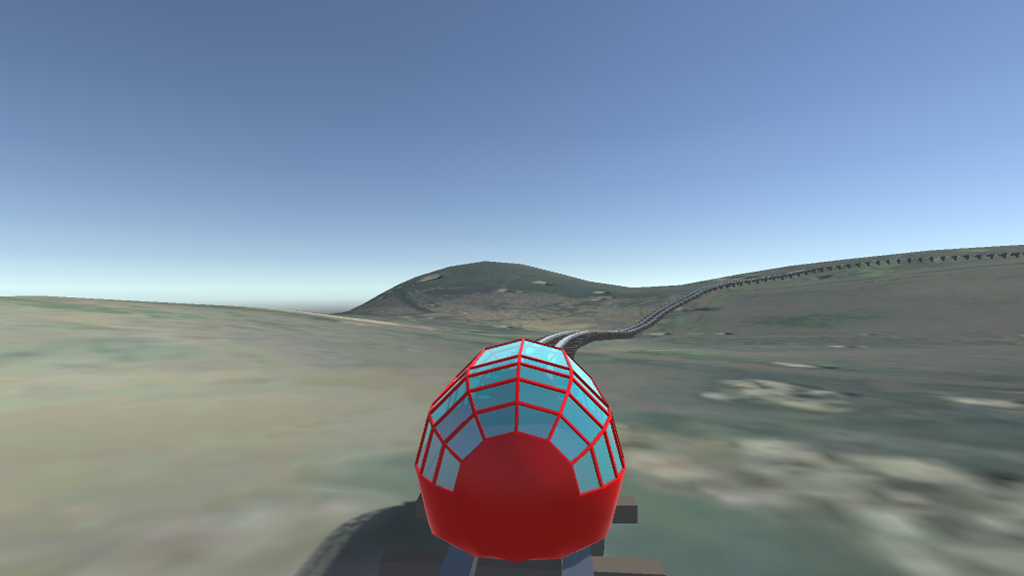

shot 0005

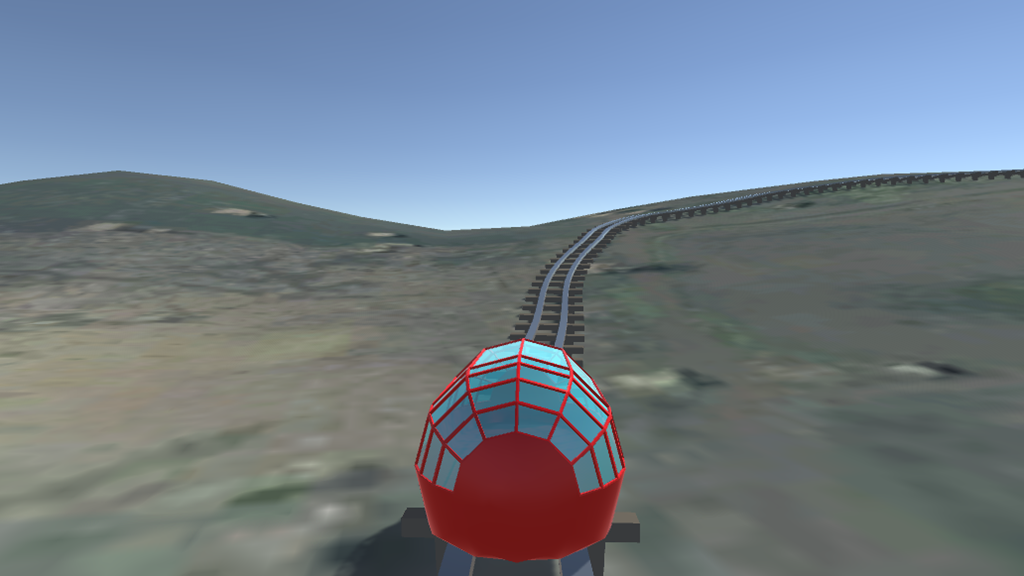

shot 0037

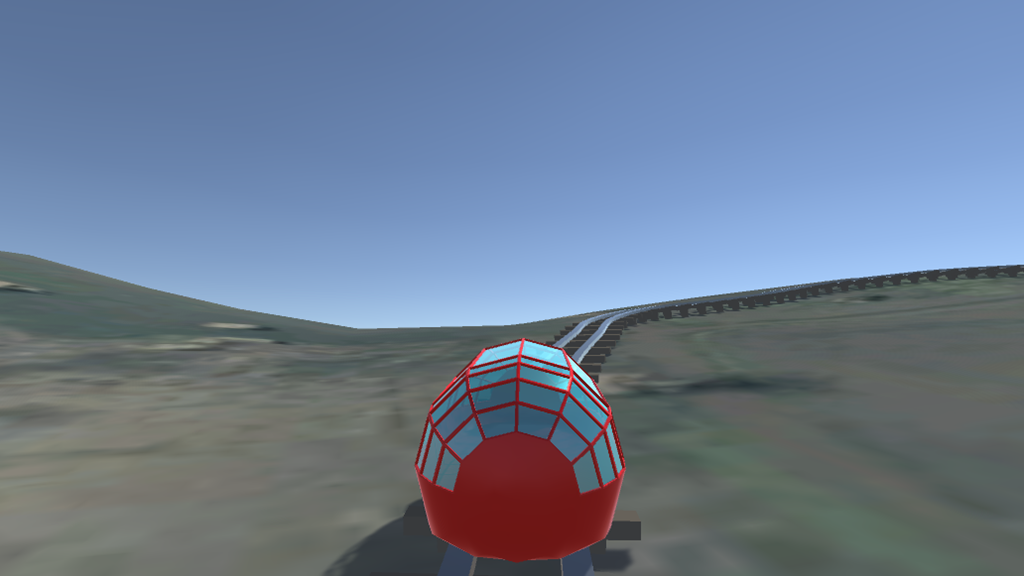

shot 0047

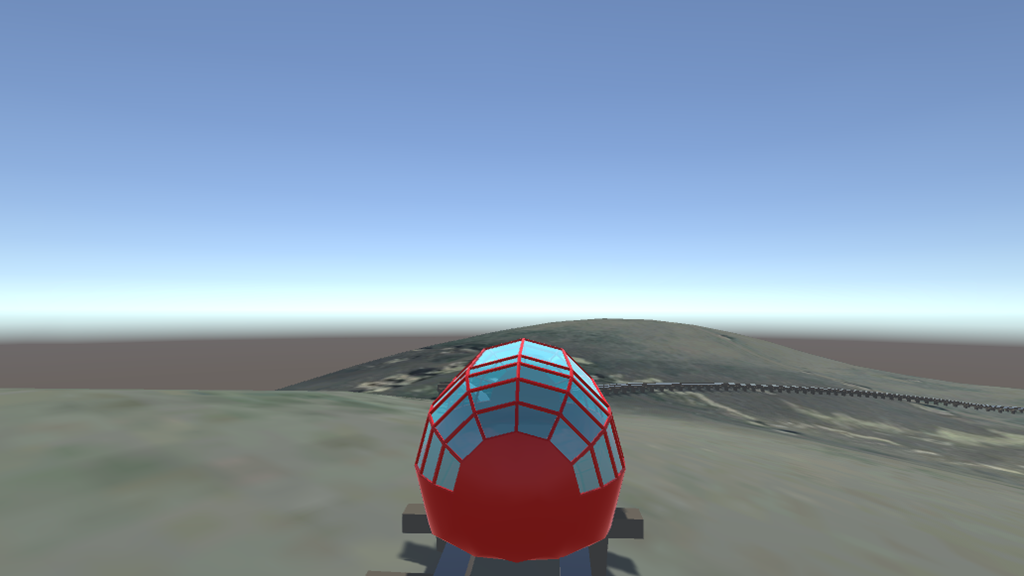

shot 0108

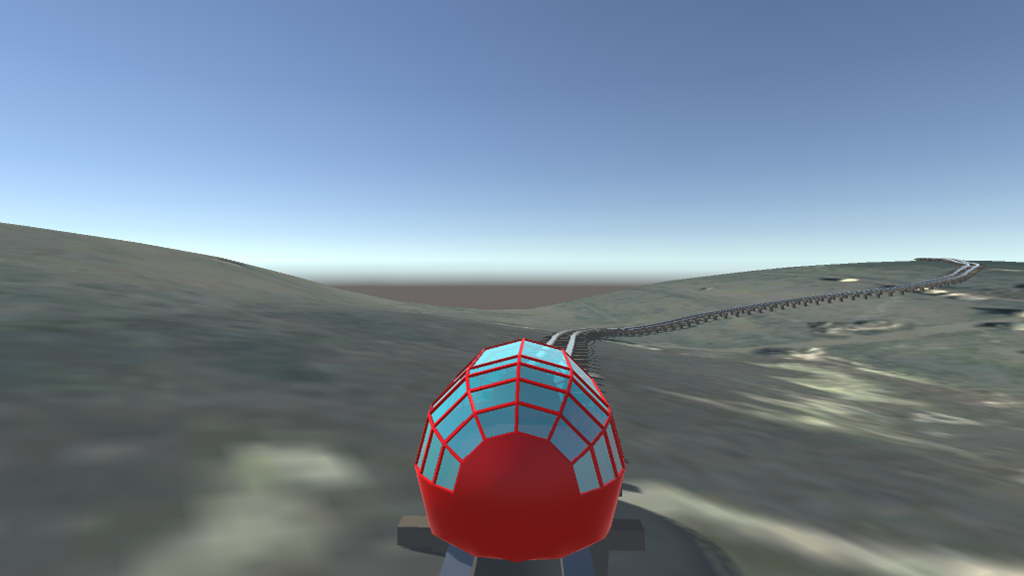

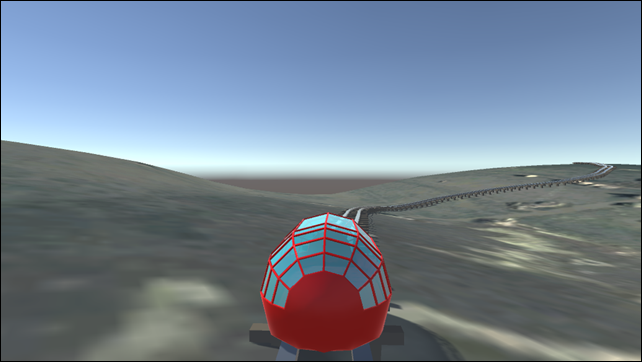

shot 0144

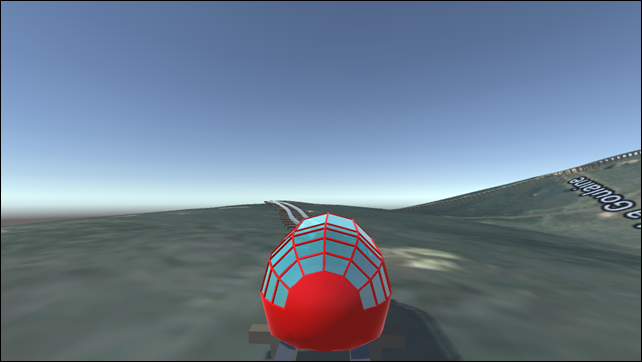

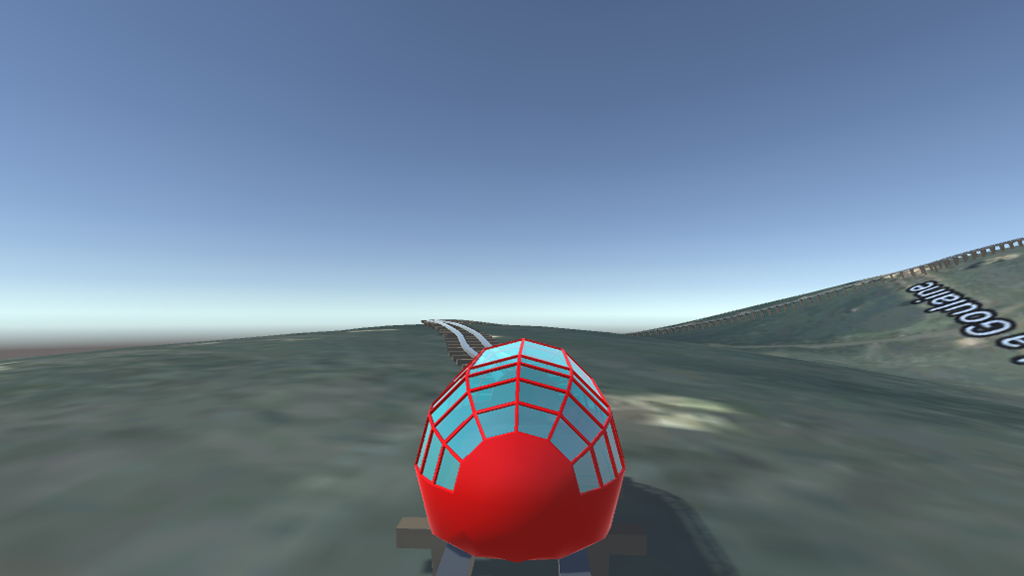

shot 0210

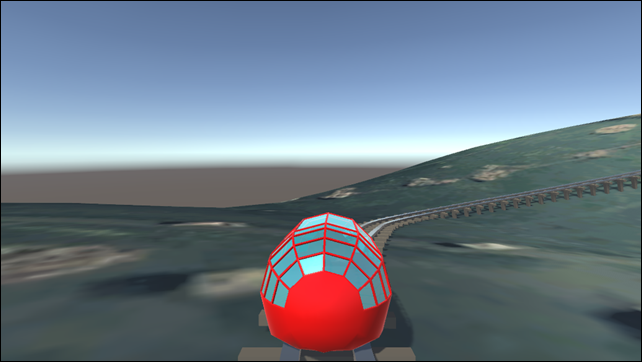

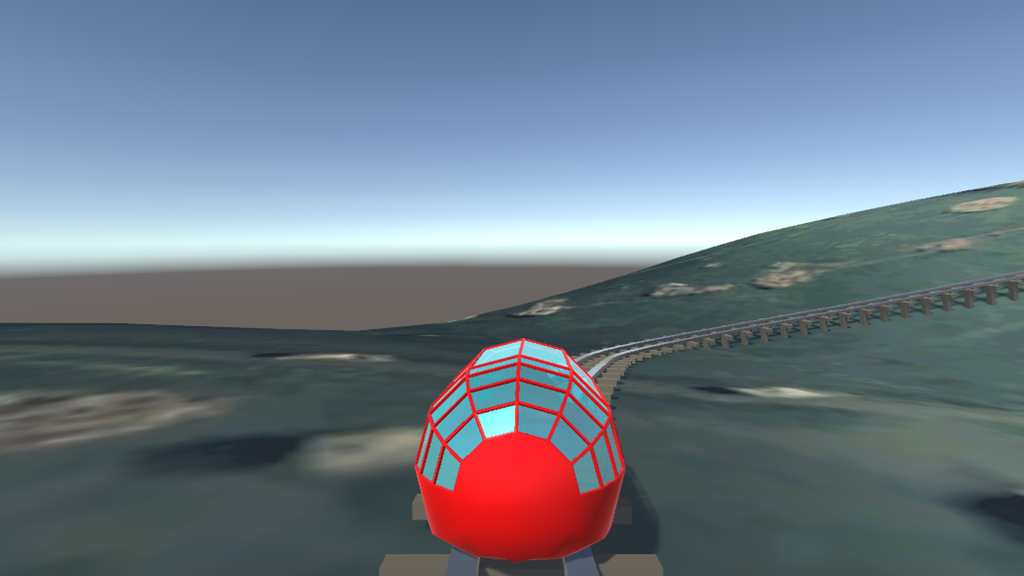

shot 0268

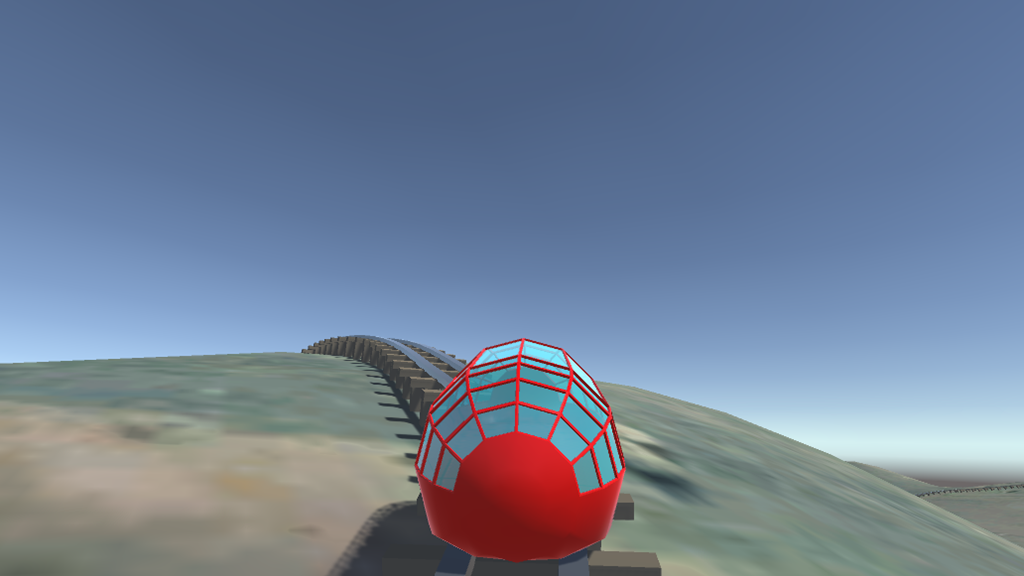

shot 0318

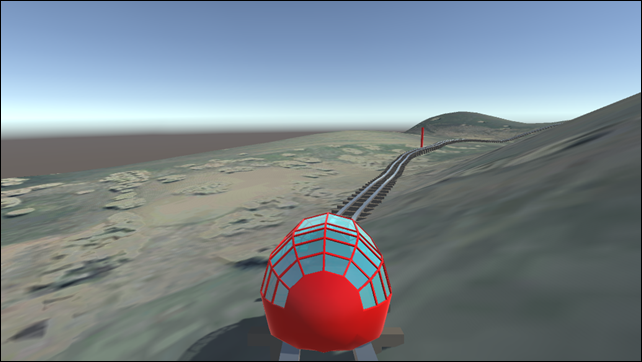

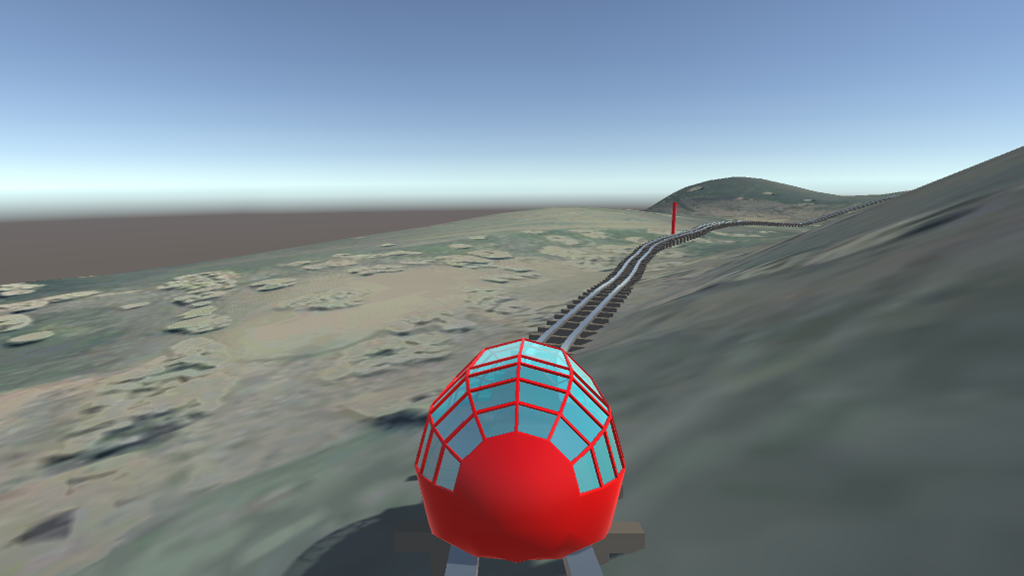

shot 0372

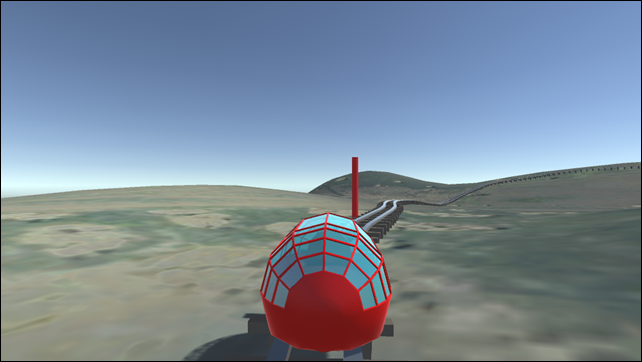

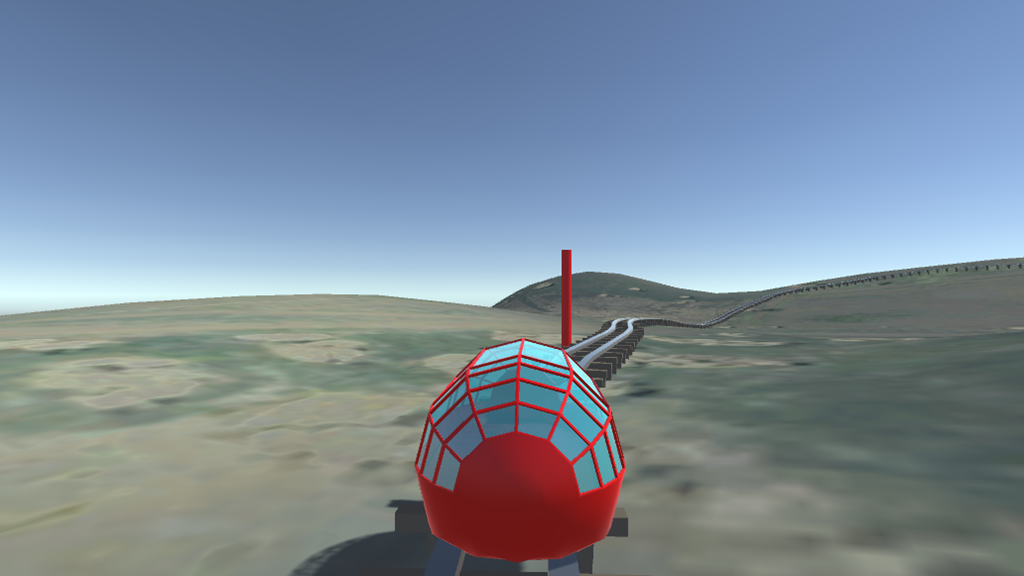

shot 0406

clip
