Démarrer avec Sketchup.

Présentation Générale – Interface

Sketchup est un programme qui propose pratiquement les mêmes potentialités de dessin assisté par ordinateur que les produits les plus complexes. Seulement, Sketchup est beaucoup plus simple à apprendre, utiliser et retenir, si l’on reste une période sans l’utiliser.

Lorsque le logiciel s’ouvre, l’interface se présente façon plutôt austère :

Cette interface va être adaptée aux besoins du travail à réaliser.

Dans un premier temps, il faudra « détacher » cette barre d’icones pour la remplacer par les outils de dessin, de transformation et de visualisation.

Attraper le bourelet à gauche de la barre et le déplacer vers la zone de travail.

Charger ensuite les menus : aller dans Affichage / Barre d’Outils

Organiser l’ensemble du nouveau jeu d’icônes

La « philosophie » du logiciel se présente ainsi :

6 outils pour dessiner :

	Rectangle	Ligne
Cercle	Arc
Polygone	Main levée

6 outils pour modifier :

	Déplacer	Pousser/tirer
Rotation	Suivre
Echelle	Décaler

6 outils pour mesurer et décrire

	Mesurer	Cotations
Rapporteur	Etiquette
Axes	Texte 3D

Avec cet ensemble d’outil, il est pratiquement possible de tout réaliser, des formes régulières ou plus complexes.

Des outils pour saisir et distinguer :

	Sélectionner	Composant
Pot de peinture	Gomme

Des outils pour mieux visualiser la scène :

Les zooms

	Orbite	déplacer
Zoom	Zoom cadré
Revenir à vue précédente	Aller à la vue suivante
Recadrer

Les vues

Perspective, dessus, et les quatre côtés

L’affichage

Rayon X, filaire, lignes cachées, faces cachées, texturé et monochrome

D’autres outils seront détaillés par la suite.

L’espace de travail.

Avec Sketchup, l’espace de travail peut, sans abus, être appelé scène de travail. Contrairement à des outils de dessins classiques comme AutoCad, la construction se fait directement dans l’espace et non en projection. L’outil permet de tourner autour du modèle tout en continuant de modeler, transformer, détailler.

Les menus contextuels accessibles avec le Bouton Droit de la souris, permettent d’avoir en permanence, l’ensemble de ses outils à portée de clic.

BGs (Bouton Gauche souris)	Saisie des fonctions
BDs (Bouton Droit souris)	Menus contextuels
BMs (Bouton Milieu souris)	Orbite
BMs roulette	Zoom
BMs + touche Majuscule	Déplacement panoramique

L’espace de travail de Sketchup se présente comme une scène dans une fenêtre unique.

Bien démarrer

Comme dans tout outil de modélisation, une attention particulière doit être portée sur les échelles du modèle. Par défaut, au démarrage, Sketchup demande dans quel type d’espace de travail et à quelle échelle l’utilisateur souhaite travailler. Toutefois, une vérification supplémentaire, avant chaque nouveau projet est recommandée.

Le réglage des unités se fait dans les Informations du Modèle, à la ligne Unités

Les formats de Sketchup

Le format natif de Sketchup est le format SKP, il est associé à un format de sauvegarde qui est le format SKB.

A l’ouverture, seuls les fichiers au format SKP apparaissent avec une imagette de vérification :

En sauvegarde, Sketchup la possiblité d’enregistrer dans des formats plus anciens afin d’assurer une compatibilité complète. Tous les fichiers de versions antérieures sont relus par la version en cours. En revanche les versions postérieures ne sont pas reconnues. Attention donc aux versions utilisées.

Création d’objets simples en 2D

Dessiner un rectangle :

Saisir l’outil Rectangle et cliquer (BGs) n’importe où dans la scène, sans relâcher le bouton de la souris, s’écarter du premier point. Un rectangle se dessine. Relâcher le bouton de la souris.

La même technique est utilisée pour dessiner un cercle et un triangle.

Nota Bene : Les axes de l’espace géométrique :

Un code couleur aide à dessiner les objets :

Les axes signalent la profondeur, X et Y en rouge et vert et la hauteur, Z, en bleu. Le trait plein indique le positif et le trait pointillé, le négatif. Cela peut prévenir le fait de dessiner la tête en bas, ou couché sur le côté.

Dessiner avec précision

La ligne

Repérer en bas à gauche de l’interface une fenêtre de saisie.

Saisir l’outil ligne, placer le crayon de l’outil ligne en 0,0,0, clic et déplacer le curseur dans une direction.

La souris semble se bloquer automatiquement sur les axes X, Y ou Z pour accompagner le dessin.

Avant de recliquer, placer une valeur dans la fenêtre de saisie des valeurs et valider :

Le trait prendra exactement cette valeur.

Et ainsi de suite pour décrire une figure.

Le rectangle :

Pour le rectangle, après avoir posé le premier point, c’est valeur X ; valeur Y

Le cercle :

Pour le cercle, après avoir posé le premier point, déplacer le curseur pour poser le 2^ème point correspondant au rayon du cercle ou entrer la valeur dans la fenêtre de saisie.

L’arc

Pour l’arc, après avoir posé le premier point, déplacer le curseur pour poser le 2^ème point pour définir la corde, puis un troisième pour avoir la courbure ou entrer la valeur dans la fenêtre de saisie.

L’outil Polygone

Pour le polygone, après avoir posé le premier point, déplacer le curseur pour poser le 2^ème point correspondant au rayon du cercle circonscrit ou entrer la valeur dans la fenêtre de saisie.

L’outil Main libre

Cliquer, maintenir le bouton de la souris enfoncé, déplacer le curseur. Relâcher pour finir.

Création d’objets simples en 3D

La première manipulation à effectuer dans Sketchup est l’extrusion d’une face pour la création d’un volume. Extruder, c’est projeter une face, selon un vecteur de déplacement afin de créer le volume formé de la face de départ, de la nouvelle face créée et des faces constituées automatiquement pour fermer le tout.

Extrusion

L’outil d’extrusion dans Sketchup se nomme Pousser/Tirer afin de rappeler le caractère dynamique de l’outil. En effet, cette action permet d’étirer un objet, comme l’écraser.

Dessiner une forme de base, un rectangle par exemple, puis saisir l’outil Pousser/Tirer pour réaliser l’extrusion.

Une valeur contrôlée d’extrusion peut être donnée dans la fenêtre de saisie, comme expliqué précédemment.

NB : L’extrusion ne fonctionne que sur des faces fermées et plates. Les lignes ouvertes et les surfaces gauches ne peuvent s’extruder dans Sketchup.

Chaque face créée peut désormais être extrudée.

Vocabulaire

La géométrie des objets.

Pour bien comprendre le travail réalisé en 3D, un point sur le vocabulaire doit être effectué.

	Sommet
Arête = relie deux sommets
Face = définie par au moins trois arêtes reliées par leurs sommets
Ligne d’aide = droite de longueur infinie pouvant aider à la construction.

Les polygones dans Sketchup sont toujours définis par des ensembles de faces. Le cercle qui a constitué le cylindre ci-contre est extrait d’un cercle qui est en réalité un tétraicosagone (polygone à 24 côtés). Plus le nombre de côtés sera important, meilleure sera l’impression de lissage, mais plus lourde sera la scène à traiter.

Les doubles fonctions

Beaucoup d’outils dans Sketchup possèdent une double fonction. La touche Contrôle (CRTL) va activer des potentialités supplémentaires.

	CTRL MAJ CTRL + MAJ	Adoucir les arêtes Cacher Révéler les arêtes
	ALT	Utiliser le périmètre comme chemin d’extrusion
	MAJ	Bloquer le dessin dans une direction donnée
	CTRL MAJ X /	Déplacer et réaliser une copie Bloquer le dessin dans une direction donnée X+valeur : nombre de copies selon distance du déplacement /+valeur : nombre de copies entre la distance du déplacement
	CTRL	Créer une copie de la face
	CTRL	Réaliser une copie par rotation
	CTRL MAJ	Changement d’échelle (homothétie) à partir du centre Changement d’échelle (homothétie) proportionnelle
	CTRL MAJ CTRL + MAJ	Ajouter une sélection Ajouter ou soustraire une sélection Soustraire une sélection
	CTRL	Création d’une nouvelle ligne d’aide

Les axes aident également au placement des objets. Ces axes peuvent se verrouiller.

	Flèche clavier haut : axe Z, vertical
Flèche clavier droite : axe X, horizontal
Flèche clavier gauche : axe Y, hirizontal

NB : Sketchup est un logiciel qui demande, malgré son impression de facilité, une grande précision dans les opérations effectuées. Même si tout parait possible, des erreurs (parfois infimes) accumulées peuvent pénaliser les opérations ultérieures.

Les points d’accroche

Les points d’accroche aident au positionnement du dessin, ils sont :


Milieu du segment : point bleu turquoise	Sur l’arête : carré rouge

A partir du point : point noir	Extrémité ou sommet : point vert

Sur la face : losange bleu	Intersection : croix rouge

Sur la ligne : carré rouge

Tracer des lignes d’aide

Saisir l’outil, cliquer une première fois puis une deuxième fois à l’endroit désiré. Une ligne pointillée se créé. Mais le plus souvent, la ligne d’aide se cale par rapport à une arête en parallèle à celle-ci.

Saisir l’outil, cliquer sur l’arête et, sans relacher le bouton de la souris, décaler. Le décalage se fait automatiquement en parallèle à l’arête.

Saisir la valeur du déplacement dans la fenêtre de saisie.

Diviser les faces

Sketchup s’envisage de deux façons : soit on part de la forme englobante que l’on taille en enlevant de la matière, soit on ajoute de la matière à une forme minimum.

Pour diviser une face, il suffit de tracer une ligne d’une arête à l’autre ou d’un sommet à l’autre. On peut aussi tracer un polygone dont les arêtes définiront les nouvelles frontières.

Pour unir deux faces, il faut effacer le segment qui les sépare. L’ensemble des faces saute, c’est qu’elles n’étaient pas coplanaires.

Exemple de la table : méthode 1


Rectangle (2mx4m)	Extrusion (0,1 m)

Lignes d’aides	Rectangle appuyé sur les lignes d’aide

Extrusion du rectangle (0,8m)	Extrusion en désignant la base du pied déjà créée pour avoir la bonne distance.

Fin des extrusions	Sélection de toutes les faces et positionnement d’un pied sur le point d’origine.

Exemple de la table : méthode 2


Création rectangle	Extrusion 0,9m

Placement des lignes d’aide	Rectangle, dessin des emplacements des pieds

Pousser-tirer vers le haut de 0,8m	Dessin terminé.

Rotation

La rotation concerne les faces ou les objets en entier. Les conséquences ne seront pas les mêmes.

Le centre de la rotation se fait au centre de l’icone rapporteur. Cette icone tente de se placer automatiquement sur les faces, les points ou à l’intersection des lignes d’aide. Il est possible de verrouiller une position avec les touches flèche.

NB : il convient de tourner autour de l’objet afin de déterminer la meilleure position du compas. Le dessin dans Sketchup se fait toujours dans une dynamique visuelle.

Le compas est de couleur bleue, la rotation se fera sur l’axe Z, c’est-à-dire, l’axe vertical.


Rotation selon l’axe X	Rotation selon l’axe Y

Rotation selon l’angle déterminé par la face.	Angle donné par une ligne d’aide.

Il est possible d’effectuer une rotation sur l’une des faces d’un volume. Mais attention, il se créera des surfaces gauches et des triangles sous-jacents.

Déplacer.

La fonction déplacer s’applique sur les sommets, arêtes, faces ou polygones. Il est possible de sélectionner avant d’effectuer l’opération, ou d’approcher directement l’outil de l’entité à déplacement et le logiciel tentera automatiquement de proposer le meilleur choix.

Déplacer s’applique :


Sur un sommet (ou plusieurs)	Sur une arête (ou plusieurs)

Et sur les faces et les polygones.

Déplacer permet également de sculpter très rapidement, dans une logique de pliage papier.

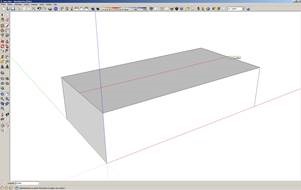

Exemple de la toiture.


+Rectangle + extrusion	Division de la face, création de la ligne de faitage. Cette ligne indiquera au logiciel la ligne de pliage.

Déplacement de la ligne de faitage	Division de la face sur le pignon, pour constituer une nouvelle ligne de pliage.

Déplacement du somment, création de la croupe.	Déplacement de la ligne de rive pour créer une asymétrie.

NB : encore une fois, il convient de bien se positionner visuellement lors de la réalisation de telles opérations. Une erreur de direction due à la perspective peut entraîner des problèmes par la suite. Il sera parfois nécessaire de verrouiller les axes ou de construire des lignes d’aide pour s’assurer de la bonne direction du déplacement.

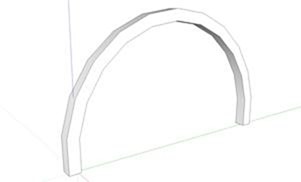

Suivez-moi.

L’outil suivez-moi est en fait un procédé d’extrusion d’une face selon un chemin formé par une ligne.


La face se développe le long de la ligne d’extrusion	Résultat.

Application 1 : réalisation d’une moulure


La moulure est dessinée sur une face	Puis déplacée en copie sur l’angle du volume. Cela permet de se garantir un bon positionnement de la face à extruder.

Le tracé de la moulure est effacé avec la gomme	Outil suivez-moi, on désigne comme chemin d’extrusion les arêtes de rive du volume.

Une fois terminé, créer une face avec un rectangle sur le dessus de la forme.	Les arêtes inutiles sont nettoyées.

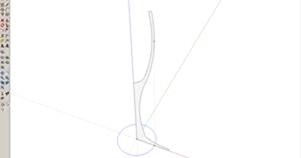

Application 2, création d’un objet par révolution


Création d’un profil et d’un cercle axé.	Sélectionner le cercler

Cliquer sur la commande « suivez-moi »	Cliquer sur la forme

Le modèle se fait automatiquement.	Nota, le profil peut se faire au sol puis redressé ou contre un volume existant. Ceci afin de faciliter la fabrication.

Changer d’échelle

L’outil changement d’échelle produit une boite munie de « poignées » de déformation. Ces permettent une déformation suivant les axes X, Y ou Z. Les poignées aux angles produisent une déformation conservant les proportions.

Il est à noter que : un changement d’échelle dépassant les limites d’un objet créée une symétrie.

Décaler

La fonction décaler dessine des segments parallèles à ceux sélectionnés. Avec cela, il est très rapide et facile de dessiner des moulures, bordures, murets.

NB : la fonction décaler ne fonctionne que sur les surfaces planes, pour les surfaces gauches ou courbes, il faudra utiliser une technique d’embossage.

Sélectionner les arêtes à décaler commencer le mouvement, puis éventuellement donner une valeur dans la fenêtre de saisie.

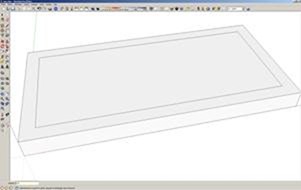

Exemple : réaliser un cadre.


Rectangle	Extrusion avec pousser-tirer

Décaler une fois.	Décaler une seconde fois.

Pousser tirer pour placer chaque face à niveau.	Sélection des arêtes et déplacer en Z pour créer le pan incliné.

Réparer.

Il arrive parfois qu’une face « saute » lors des manipulations, ou bien qu’il soit nécessaire de compléter avec une face. Sketchup sait parfaitement compléter une face, il suffit d’amorcer le dessin du périmètre pour que la face se ferme, ou tout simplement compléter un segment manquant.

La face s’est reconstituée dès la redéfinition du premier segment d’arête.

Vérifier et documenter.

Sketchup permet de dessiner très précisément. Sa relative facilité cache en fait un outil très puissant et très fiable quant aux mesures accroches et dimensions.

Le mètre

Le mètre ruban est utilisé pour créer des lignes d’aide, mais c’est aussi l’outil pour vérifier des distances.

Il faut cliquer une première fois au premier point à mesurer, puis au deuxième. La valeur cherchée s’inscrit dans la fenêtre de saisie et sur l’étiquette jaune.

Le rapporteur

Pour le rapporteur la manipulation est similaire.

Il faut un clic sur le premier segment, un clic sur le deuxième, la valeur apparait dans la fenêtre de saisie.

Pour saisir des valeurs qui seraient dans l’espace, il conviendra de construire un plan de support.

La cotation

La cotation fonctionne comme n’importe quel outil de CAO-DAO. Cliquer sur un sommet, puis un autre, s’écarter pour terminer la cote.

En cliquant BDs sur la cote, il est possible de faire venir des options de style.

Le texte

L’outil texte accroche une petite étiquète sur une entité du dessin. En cliquant avec le BDs on a, comme pour la cotation, accès aux options de style.

Par défaut, la première information inscrite est la surface de la face.

L’information interactive.

Très intéressante est la fonction permettant d’avoir de façon interactive les donnés quantitatives du modèle. Cela concerne le nom, la longueur des segments, la surface, le volume.

Bouton Droit de la souris sur l’entité

Les infos sur les entités donnent par défaut, des indications sur l’aspect des faces, le nom du calque auquel elle appartient, sa surface et les propriétés de rendu.

Le renseignement dynamique.

On peut aussi activer un outil de renseignement dynamique qui donne au passage de la souris, les renseignements concernant le modèle en cours.

Aller dans fenêtre / Préférences

Aller dans Extensions puis cocher Outils Utilitaires.

Fermer ensuite la fenêtre en cliquant sur OK.

Un nouveau menu est actif dans Outils / Utilitaires / Outil Interrogation

Survoler le dessin, les informations s’affichent à la volée.

Associer pour simplifier.

Le dessin dans Sketchup peut ne se composer que d’un ensemble de faces. Dans l’exemple ci-dessous, l’ensemble ne distingue pas les murs, les objets, du mobilier.

Bien entendu il n’est pas recommandé de travailler ainsi. En effet, si l’on souhaite déplacer un élément particulier de la composition pour le transformer, on constatera qu’il semble accroché aux autres faces, l’ensemble se déformant horriblement.

Les groupes.

Réaliser un groupe, c’est permettre de d’identifier un ensemble de face comme un objet. Les objets peuvent dès lors être manipulés sur interférer sur les autres et surtout s’organiser en entités qu’il sera possible de copier, déformer, regrouper, nommer et dont on pourra connaitre facilement le volume.

Pour créer un groupe, sélectionner les faces :

Un clic : sélection d’une face

Double clic : sélection étendue

Triple clic : sélection de toutes les faces jointes.

Rappel :

CTRL + clic = Ajouter une sélection

MAJ+ clic = Ajouter ou soustraire une sélection

CTRL + MAJ+ clic = Soustraire une sélection

Ensuite Bouton Droit souris sur la sélection pour activer le menu contextuel.

Le groupe se caractérise par une boite englobante.

Une fois le groupe constitué il est possible de l’éclater : Bouton Droit souris / éclater.

Le groupe peut être édité par un simple double clic ou par Bouton Droit souris / modifier le groupe.

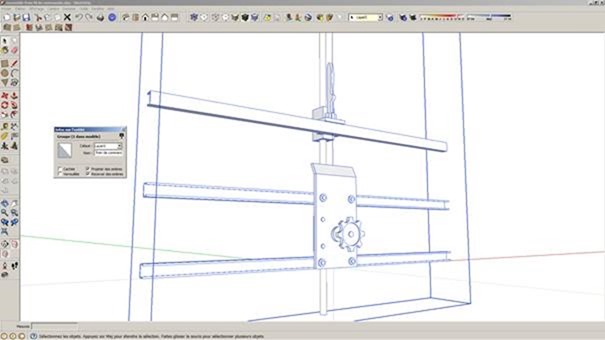

En cliquant Bouton Droit souris / Infos sur l’entité, on accède aux informations relatives au volume (nouveauté Sketvhup 8). Il est recommandé à ce moment, de nommer l’objet.

Les composants.

Les composants sont des groupes possédant des informations plus avancées. Un groupe peut être converti en composant et le composant peut être sauvegardé en objet

Les informations concernant l’entité sont plus détaillées.

En faisant Bouton Droit souris / enregistrer sous, il est possible d’enregistrer le composant comme fichier Sketchup

NB : les composants dupliqués dans une scène réagissent tous de la même manière, cela signifie que la modification de l’un, entraine la modification des autres. Cela peut être très utile pour constituer des collections d’objets identiques, pouvant éventuellement être amenés à être transformés.

NB : Groupes et composants peuvent être associés en groupes (ou composant) formant ainsi des objets arborescents complexes mais très facilement éditables et manipulables.

Construire des formes complexes.

En mettant l’accent sur l’outil pousser-tirer, Sketchup laisse souvent penser que c’est un logiciel destiné aux formes anguleuses ou régulières. Il n’en est rien, et avec un peu d’astuce et une bonne approche de la géométrie, il est possible de réaliser des formes courbes, gauches.ou organiques.

Dessiner des objets courbes, exemple d’un escalier.

Dans un premier temps, l’escalier est dessiné par sa courbe extérieure. Si l’on a 12 marches à réaliser, on peut prendre garde dès le début d’utiliser une courbe approchée par 12 segments. Ces derniers donneront le découpage de la courbe.


Utiliser ensuite Décaler pour donner la largeur de cet escalier.	Compléter de deux segments pour fermer la forme.

Découper la face d’extrémité en extrémité pour dessiner la position des marches.	Terminer le découpage.

Si les marches font 13cm, monter une première marche de cette valeur.	Puis, toutes les autres de la même valeur, cela évite de calculer.

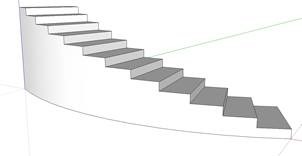

Ensuite la 2^ème de 13cm, etc…	Le volume est terminé.

Retourner le volume, il manque le fond.	Dessiner un segment pour fermer le volume.

Effacer le trait qui vient d’être fait, il n’est pas nécessaire de la garder.	Selectionner toutes les faces et BDs, inverser les faces.

Les faces bleues sont négatives, les faces blanches positives. Il est important que les faces positives soient à l’extérieur.	Lisser la face avec Gomme + CTRL, juste en glissant sur les arêtes visibles.

Après avoir groupé l’objet, on peut dessiner des traits verticaux pour avoir les repères de hauteur, puis la ligne de la rampe en s’appuyant sur les précédents traits de construction.	Dessiner un petit cercle qui deviendra la rampe par extrusion et sélectionner la ligne de la rampe. Cliquer sur suivez-loi, la rampe se dessinne.

La rampe peut être complètement lissée avec la fonction fenêtre/adoucir les arêtes.	Très rapidement le modèle est monté.

Dessiner une forme gauche : paraboloide hyperbolique.

Dans cet exemple, l’idée est de dessiner une paraboloïde hyperbolique, ou selle de cheval qui apparait souvent comme une forme géométrique complexe. En fait, la forme possède des génératrices simples qui seront parfaitement prises en charge par Sketchup.


+Contruire la forme générique.	Diviser les arêtes en utilisant la fonction BDs sur l’arête Diviser. Dans cet exemple 5 divisions.

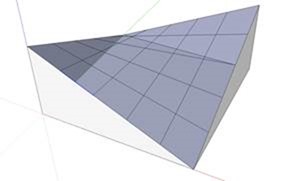

Tracer les lignes de construction. C’est comme un caroyage.	Tracer les diagonales de chaque carreau ; En effet, les carrés sont des surfaces gauches qu’il faut trianguler pour obtenir une face plane.

Aller dans fenêtre/adoucir les arêtes après avoir sélectionné les faces qui doivent être lissées.	Le volume est terminé,

Les formes complexes peuvent la plupart du temps se réaliser par génératrices et « coutures » des faces. Ce peut-être un peu long parfois, mais il n’y a jamais de réels obstacles.

Des plugins viennent accélérer le processus, rendant ce travail bien moins long à réaliser.

D’autres formes organiques : la fonction bac à sable.

Aller dans affichage/Barres d’outils/bac à sable pour charger les icones de cet outil.

Cela charge cette collection d’icones :

Modéliser à partir de contours.

Cette fonction initialement destinée à créer de terrain, peut être utiliser pour constituer toutes formes organiques à partir de courbes de niveaux.


Tracer quelques lignes avec la fonction main libre. Les lignes sont toutes à hauteur 0.	Déplacer les lignes vers le haut (en Z) avec la fonction déplacer.

Sélectionner l’ensemble des lignes.	Cliquer sur la fonction à partir de contours.

Modéliser à partir d’une grille déformable.

La déformation à partir de la grille donne la possibilité de constituer des surfaces continues dans toutes les dimensions.

Sélectionner l’outil et choisir le pas de la grille

Attention aux conséquences des choix en terme de polygones :


Placer le curseur, déployer dans une direction, cliquer, puis dans la direction perpendiculaire.	Double cliquer dans la grille pour l’éditer.

Cliquer dans Modeler et choisir le rayon.	Déformer.

Modifier à la volée le rayon de la déformation pour obtenir plus ou moins de d’influence.

Pour ajouter des détails.

Gestion des textures

Exemple de reconstitution d’une place urbaine

Dans l’exemple ci-après, l’idée est de pouvoir modéliser, très rapidement, soit pour pouvoir positionner un décor en extérieur, soit pour pouvoir mesurer des effets visuels pour un montage sur un plateau.


Le fond de plan est capturé avec l’outil « capture », livré en standard avec Windows et sauvegardé au format jpg ou png, puis réimporté dans Sketchup.	On trace la silhouette du bati en s’appuyant sur l’image de base. Il faut penser à créer un nouveau calque pour isoler la géométrie du plan de celle des volumes. Maintenant il faut estimer la hauteur des bâtiments.

On peut importer une vue axonométrique depuis Bing.com.

Extruder en se plaçant dans une bonne moyenne d’alignement. On peut dès lors directement projeter la texture sur la façade.	Il faut décoller l’image du volume, l’exploser. On prend ensuite l’outil pipette lié aux textures, l’on échantillonne l’image, puis on peint la façade.

On positionne ensuite la texture :	BDs : Texture/Position

Si nécessaire décocher « fixed pins » et attraper les épingles jaunes (un clic pour les détacher) et les positionner aux angles du bâtiment sur la photo.	Détail des épingles.

A poursuivre sur les quatre angles.	Une fois terminé, clic sur « done »

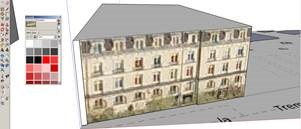

Une façade est faite et à la bonne échelle. La photo est assez pauvre en définition, mais il est ensuite possible de la remplacer par une photo de meilleure résolution suivant la même technique.	On importe la vue de côté :

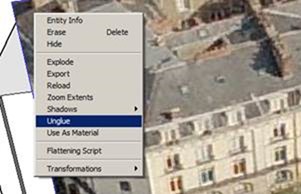

On clique sur (Bouton Droit) unglue pour pouvoir la manipuler.	On déplace l’image et on l’explose comme précédemment.

La façade a un décroché, on va donc commencer par la partie en saillie. Il faut retrouver les continuités avec la texture déjà en place.	Ensuite pipette sur le morceau réalisé et pot de peinture sur la partie restée blanche et toute la face se met en place automatiquement.

On monte ensuite la toiture selon les photos aériennes.	On récupère à la pipette la texture de la façade pour la projeter sur le toit :

On peut utiliser la photo aérienne pour traiter les faces arrières.	On procède de même pour le bâtiment voisin :

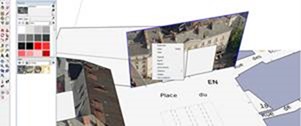

Unglue pour libérer l’image de sa contrainte d’attachement. On se cale sur la partie centrale :	Rapidement on finit par obtenir un environnement urbain de référence.
