Simulation Solaire–comparaison mesure / simulation

Le cours du jour a cherché à valider les modèles numériques par rapport à la réalité mesurée.

Le modèle de test a été la salle de cours.

clip_image002[6]

Le modèle a été monté avec précision dans Sketchup.

clip_image004[8]

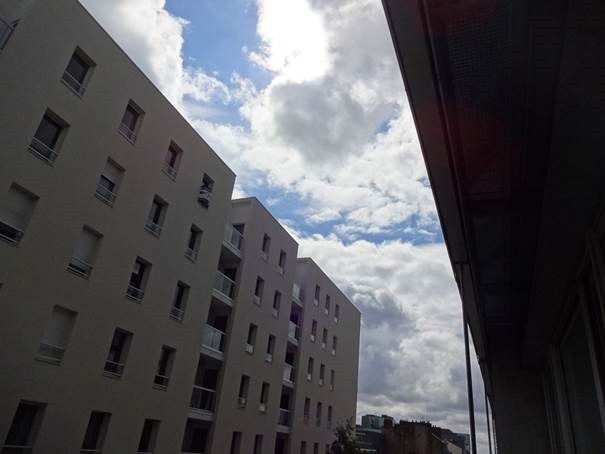

Le modèle a été placé dans l’espace très précisément, l’environnement immédiat a été esquissé. La salle de cours se trouve en surplomb d’une ruelle étroite avec un vis-à-vis important.

clip_image006[8]

clip_image008[8]

IMG_20140424_081106IMG_20140424_081116

clip_image010[8]

clip_image012[8]

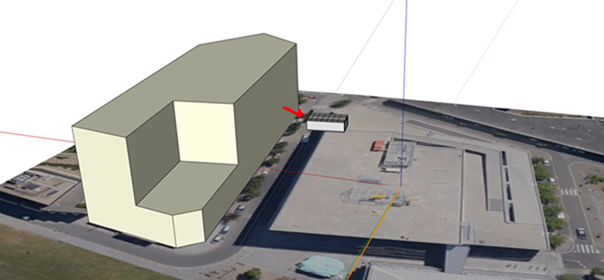

L’environnement est repris et simplifié pour ne conserver que les géométries utiles à la modélisation.

clip_image014[6]

clip_image016[6]

Le modèle est en revanche parfaitement orienté et placé dans l’espace. Des premières mesures ont été effectuées sur les angles et proportions des ombres portées.

clip_image018[6]

clip_image019[8]

clip_image021[8]

clip_image023[8]

L’angle trouvé a été remarqué identique tout autant que la largeur de la tache de lumière.

clip_image025[6]

clip_image027[8]

Ensuite sont mesurées les valeurs d’éclairement avec un luxmètre, ce sur les différentes surfaces à enjeux.

clip_image029[8]

Les surfaces, tables, murs, sol, tableau sont, elles, évaluées avec un luminancemètre. Le nôtre est aussi une pièce de musée.

clip_image031[8]

Les valeurs obtenues ont été les suivantes.

clip_image033[6]



Mesures observées pour le calcul du facteur de réflexion, salle 1A04 de l’ENSAN, le 22 Avril 2014

Localisations Avec luminaires, 9h45 Sans luminaires, 10h10 Sans luminaires, 11h45
Point 1 , mur 1m50 de haut E = 368 lux, ρ = 0,51 E = 72 lux, ρ = 0,91 Pas de mesure
Point 2, mur 1m50 de haut E = 200 lux, ρ = 0,91 E = 140 lux, ρ = 0,56 E = 93lux, ρ = 0,78
Point 2, mur 10cm de haut E = 240 lux, ρ = 0,69 Pas de mesure E = 60lux, ρ = 0,84
Point 3, sol ciré E = 410 lux, ρ = 0,4 E = 70 lux, ρ = 0,49 E = 49lux, ρ = 0,58
Point 4, plateau table E = 790 lux, ρ = 0,52 Pas de mesure E = 65lux, ρ = 0,58
Point 5, plateau table E = 871 lux, ρ = 0,47 E = 85 lux, ρ = 0,55 Pas de mesure
Point 5, sol ciré sous la table E = 130 lux, ρ = 0,43 E = 46 lux, ρ = 0,61 Pas de mesure
Point 6, plateau table rouge E = 960 lux, ρ = 0,15 E = 180 lux, ρ = 0,21 Pas de mesure
Point 7, plateau table jaune E = 1400 lux, ρ = 0,67 E = 545 lux, ρ = 0,72 E = 625 lux, ρ = 0,7
Point 8 , plateau table E = 1600 lux, ρ = 0,44 E = 520 lux, ρ = 0,54 E = 530lux, ρ = 0,46
Point 9 , sol ciré E = 2700 lux, ρ = 0,47 E = 2800 lux, ρ = 0,4 E = 2480lux, ρ = 0,41
Point 9 , sur chaise bois clair E = 2700 lux, ρ = 0,37 Pas de mesure Pas de mesure
Point 10 , mur 2m10 de haut E = 800 lux, ρ = 0,78 E = 560 lux, ρ = 0,84 E = 470 lux, ρ = 0,8
Point 10 , mur 10cm de haut E = 2250 lux, ρ = 0,67 E = 1600 lux, ρ = 0,65 E = 2000 lux, ρ = 0,69
Point 11, tableau mural blanc E = 830 lux, ρ = 0,79 E = 310 lux, ρ = 0,73 Pas de mesure



ρ = facteur de réflexion
E = éclairement (en lux)
E.ρ = Π.L (candela/m2)
Murs
Sol ciré
Plateau table
Plateau table jaune
Plateau table rouge
Tableau (Acier émaillé blanc ?)
Chaise

clip_image002[4]

Autour de 7000 lux, nous ne sommes pas trop mal.

clip_image004[10]

Ces résultats sont obtenus sans paramétrages de matériaux et surtout du verre dont il a été remarqué le filtrage important de la lumière.

clip_image006

Valeur derrière la vitre.

Récapitulatif des valeurs simulées.

(à faire)

Simulation avec les luminaires.

Les blocs actuels sont des Philips Master TL5 HO

clip_image002[8]

http://www.lampesdirect.fr/philips-tl5-ho-secura-80w-840-145cm-master/?gclid=CIDd49LT_r0CFZShtAodQysAvw

Présentation

Les lampes Philips TL5 High Output Secura sont des lampes fluorescentes de très petit diamètre (16mm) qui on été conçues spécialement pour retenir les éclats de verre en cas de casse. Le revêtement spécial permettra d’empêcher la contamination des produits, ainsi que la mise en danger des personnes.

Les tubes TL5 HO Secura 80W 840 disposent d’un culot de type G5 et mesurent 145cm. Elles procureront une lumière d’un blanc froid correspondant à une température de couleur de 4000K. De plus, la durée de vie des tubes Philips TL5 HO Secura 80W 840 est très longue, près de 24 000 heures. Ces lampes sont aussi très économes en énergie, elles ont une étiquette énergie classée A.

Application Philips TL5 HO Secura 80W 840

Les lampes TL5 HO Secura 80W 840 sont principalement utilisée dans l’industrie alimentaire en guise d’éclairage général, comme par exemple dans les supermarchés.

Puissance (W) 80
Code couleur 840
Longueur (mm) 1450
EAN 8711500952356
Diamètre (mm) 16
Culot G5
Indice de rendu des couleurs (Ra) 80-89
Température de couleur (Kelvin) 4000
Flux lumineux (lumen) 6550
Durée de vie moyenne (h) 24000
Étiquette énergétique A
Voltage (V) 150
Dimmable Oui
EOC 95235655
Productsheet clip_image003 8711500952…
