3dsmax – Textures multi-channel.

Le but est de pouvoir créer un décor de montagne dont la nature de la végétation sera dépendante de la hauteur à laquelle elle se trouve.

clip_image033[4]

Modéliser une plane.

clip_image002[6]

Augmenter le maillage le plus possible, minimum 50×50. Appliquer un EditPoly et déplier le Ruban (Ribbon) afin d’acceder à l’outil Freeform / Shift.

clip_image004[4]

Sculpter un volume avec vallées et sommets.

clip_image006[4]

Créer une texture de dégradé à placer sur le volume.

clip_image008[4]

Appliquer

clip_image010[4]

Modifier les couleurs des dégradés afin d’avoir une meilleure vision des effets.

clip_image012[4]

La texture se déploie à l’horizontal. Ajouter un UVWMap

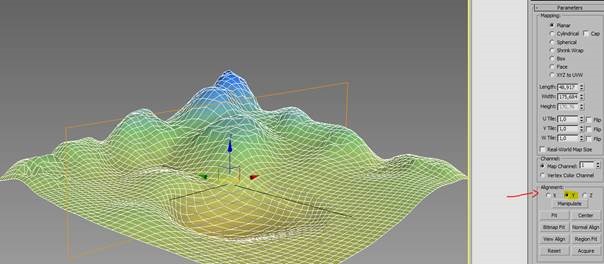

Laisser le « plannar UVW » et pivoter le Gizmo à 90°. Ajouter un « FIT » pour que les proportions du Gizmo corresponde exactement.

Ou directement cliquer sur alignement Y pour basculer le Gizmo.

clip_image014[4]

Le dégradé correspond bien à la différence de hauteurs.

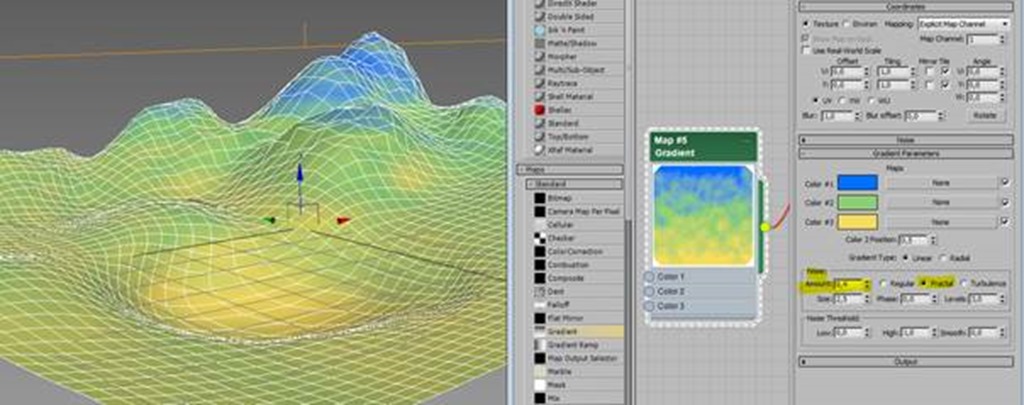

On peut ajouter un Noise au dégradé pour enrichir les mélanges.

clip_image016[4]

Ajouter des textures dans les Slots des couleurs.

clip_image018[4]

Mais le placement n’st pas bon.

clip_image020[4]

Il faut ajouter un autre UVWMap et le passer en Channel 2.

clip_image021[4]

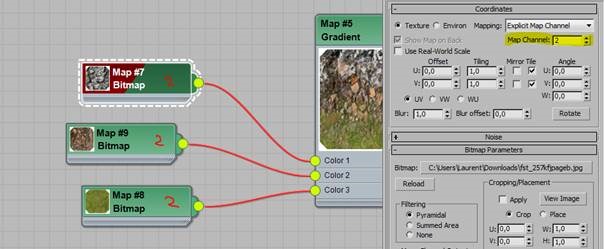

Puis modifier les textures et les passer également en Channel 2

clip_image023[4]

Le résultat convient.

clip_image025[4]

Ajouter du relief au terrain. Le plus simple est de connecter le dégradé au connecteur Bump.

clip_image027[4]

Résultat.

clip_image029[4]

Mise en scène.

clip_image031[4]
