Modélisation de données urbaines[1]

clip_image082

Les sources

Google map : maps.google.fr

clip_image002

clip_image004

La fonction street view permet d’obtenir les images satellitaires et les vues des façades.

Bing, le moteur de Microsoft : www.bing.com

clip_image006

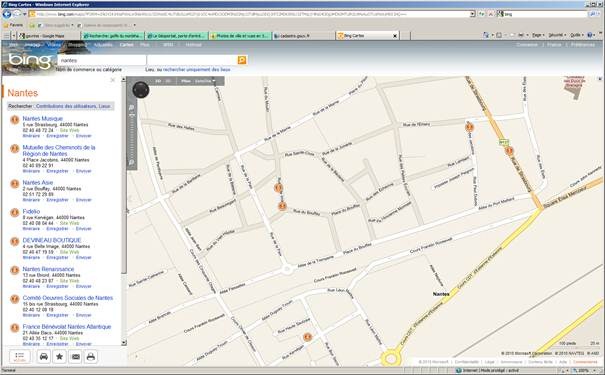

On recherche les cartes :

clip_image008

L’interface est proche de celle de Google map.

En plus de la fonction vue en plan et vue satellite, il y a la fonction vue isométrique, qui offre la possiblité d’extraire très facilement la texture des façades.

clip_image010

clip_image013

clip_image015

Une nouveauté encore en développement : Bing3D

clip_image017

Pour l’instant pas de modélisations sur Nantes

Géoportail, le portail de l’IGN : www.geoportail.fr

clip_image019

On peut visualiser le terrain en 3D, ajouter différentes couches concernant le parcellaire et autres renseignements contextualisés suivant l’endroit où pointe la recherche.

clip_image021

La navigation 3D est en beta test et demande l’installation d’un module spécifique.

Les pages jaunes : www.pagesjaunes.fr

clip_image023

Pour quelques villes en France, les pages jaunes offrent un service de visualisation 3D.

La visualisation est la même en terme de sources et de rendu que celle que nous utiliserons ci-après.

clip_image025

Le site du cadastre : www.cadastre.gouv.fr

clip_image027 clip_image029

Le site du cadastre va permettre d’obtenir des tracés de parcelles à l’échelle ce qui donnera les fonds de plans pour la suite de la modélisation.

clip_image031

clip_image034

Mise en place dans Sketchup

Importation du fond de cadastre.

clip_image036

Le fond de plan est capturé avec l’outil « capture », livré en standard avec Windows et sauvegardé au format jpg ou png, puis réimporté dans Sketchup.

 clip_image038

On trace la silhouette du bati en s’appuyant sur l’image de base. Il faut penser à créer un nouveau calque pour isoler la géométrie du plan de celle des volumes.

Maintenant il faut estimer la hauteur des bâtiments.

On peut importer une vue axonométrique depuis Bing.com.

 clip_image040

 clip_image042

 clip_image044

Extruder en se plaçant dans une bonne moyenne d’alignement.

On peut dès lors directement projeter la texture sur la façade.

clip_image046Il faut décoller l’image du volume, l’exploser.

On prend ensuite l’outil pipette lié aux textures, l’on échantillonne l’image, puis on peint la façade.

clip_image048

On positionne ensuite la texture :

clip_image050

clip_image052Si nécessaire décocher « fixed pins » et attraper les épingles jaunes (un clic pour les détacher) et les positionner aux angles du bâtiment sur la photo. clip_image054

clip_image056

A poursuivre sur les quatre angles. Une fois terminé, clic sur « done »

clip_image058

clip_image060

Une façade est faite et à la bonne échelle. La photo est assez pauvre en définition, mais il est ensuite possible de la remplacer par une photo de meilleure résolution suivant la même technique.

On importe la vue de côté :

 clip_image062

On clique sur (Bouton Droit) unglue pour pouvoir la manipuler.

clip_image064

On déplace l’image et on l’explose comme précédement.

clip_image066

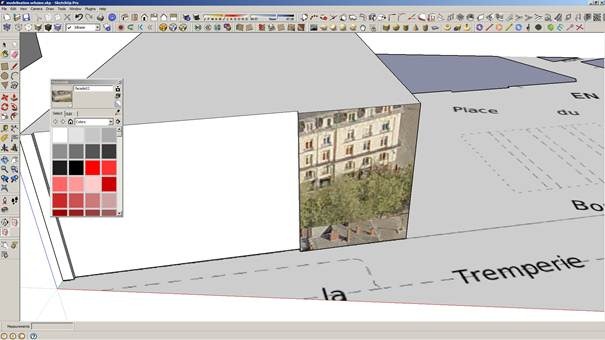

La façade a un décroché, on va donc commencer par la partie en saillie. Il faut retrouver les continuités avec la texture déjà en place.

clip_image068Ensuite pipette sur le morceau réalisé et pot de peinture sur la partie restée blanche et toute la face se met en place automatiquement.

clip_image070

On monte ensuite la toiture selon les photos aériennes.

clip_image072

On récupère à la pipette la texture de la façade pour la projeter sur le toit :

clip_image074

On peut utiliser la photo aérienne pour traiter les faces arrières.

 clip_image076

On procède de même pour le bâtiment voisin :

clip_image078

Unglue pour libérer l’image de sa contrainte d’attachement. On se cale sur la partie centrale : clip_image080

clip_image082

Rapidement on finit par obtenir un environnement urbain de référence sans avoir bougé de sa chaise. La même technique est employée pour réaliser la même chose mais à partir de photos de meilleure définition prises sur place.


[1] Sans bouger de sa chaise !
