3dsmax – Rendu réaliste, pas à pas

3DSmax – Rendu Réaliste

Niveau débutant intermédiaire

L’objectif de cet exercice est d’obtenir ce type de rendu en très peu de temps.  Cela comprend l’intégration parfaite du modèle dans une photographie (l’ombre de la maison suivant parfaitement la pente du terrain de la photo), la mise en place d’un système solaire cohérent, la production d’ombres douces sur des matériaux architecturaux adaptés.

L’image est complétée d’une petite retouche Photoshop afin de gagner du temps sur certaines opérations complexes dans 3DSmax.
On prend comme point de départ un objet fabriqué dans Sketchup. Sketchup étant un modeleur très souple et très rapide, il est souvent plus simple de modéliser et préparer la base des textures dans cet outil puis de finir en enrichir dans 3DSmax.

Préparation

Soit le modèle de base.

L’exportation doit respecter très précisément les indications capturées ci-dessous. L’exportation se fait au format 3DS, doit pouvoir conserver les coordonnées de texture, ainsi que les textures. Important, ne pas exporter les arêtes indépendantes (stand alone edges) et de ne pas générer de caméras.


A l’ouverture de 3DS commercer par le réglage des unités. Menu personnalisation (customize)/unit setup et system unit setup. Attention, 3DSmax gère les unités du système ET les unités affichées, les deux pouvant être différentes. Lorsque l’on produit une simulation ou une image réaliste, il est important de savoir à quelle échelle on travaille.

Tout passer en mètres.

Effectuer l’importation du modèle (« file/import ; fichier » / importer) et accepter de fusionner le modèle avec la scène en cours.

Répondre non pour la question concernant la longueur de l’animation. Dans le cas présent, comme il s’agit d’une image fixe, la question de la durée de l’animation ne se pose pas.

Le modèle est en place.

Rappel de navigation : Roulette : zoom, BMS (bouton milieu souris) : pan, BMS + MAJ : orbit.

On peut maintenant observer le modèle.

Rappel des raccourcis de visualisation

Presser ALT+W pour passer en mode fenètrage simple.

T : top, vue de dessus

P : perpective

F : face

L : left, gauche

C : caméra

L’arrière plan de la scène
Mettre l’image de fond : touche 8 rendering / environnement / environnment map

L’image de fond va constituer notre décor. Presser « none » pour ouvrir la boite de dialogue, chercher Bitmap et récupérer l’image de fond dans le répertoire où elle a été préparée.
Au rendu (touche MAJ+Q) le modèle s’affiche avec le paysage en fond mais la maison n’est pas correctement positionnée par rapport au décor. Comme il serait trop long de corriger cela par essais erreurs successifs, on va intégrer l’image de fond dans la vue de travail (viewport).

Aller dans (vue/image arrière plan)  views / viewport background (ALT+B)
Utiliser le background d’environnement et afficher l’arriere plan (« Use Environnement Background » et « Display Background ».

Positionner le modèle en fonction de la vue. Pour que l’intégration fonctionne, utiliser, les détails de la photo pour « assurer »  l’intégration. Une inflexion du paysage, un détail du décor pour aider à fondre le virtuel avec le réel.
CTRL+C pour convertir la vue perspective en vue caméra.

Texture du terrain

Il s’agit maintenant de créer la Texture du sol en fonction de la photo. Pour cela sera utilisée la procédure Camera map. Sélectionner le sol, puis touche M : matériaux. Créer un matériau avec l’image du fond l’appliquer au terrain. Choisir couleur diffuse dans l’onglet matériaux (« Maps ») et sélectionner encore l’image du fond du décor. Cliquer sur le bouton « Show Standard Map in Viewport ».

La texture apparait sur le terrain mais sous une forme qui ne convient pas et qui va être corrigée.

Selectionner le terrain, aller dans les « modifiers » et trouver « Camera map » (texture caméra), appliquer le modificateur « camera map », désigner la caméra par le bouton « pick camera » (choisir camera)
Faire un test de rendu, la fusion se réalise plutôt bien.

Mise en place de la lumière

Vue en plan (T) onglet systemes / daylight. Dans la version 2009, apparait ce message qui lance le réglage automatique de la lumière. Dans la version 2008, ce message n’apparait pas ce qui obligera à opérer les derniers réglages à la main.


Choisir un moment et un emplacement correspond à la photo et placer le système solaire dans la scène.

Tout d’abord le compas, on maintient le bouton de la souris enfoncé, puis le soleil en relâchant le bouton.
Passer dans le moteur de rendu mental ray (touche F10), « assign renderer ».
Sélectionner le système solaire et paramétrer le soleil en mrsun et le ciel en mrsky

Dans la version 2009, le rendu est pratiquement terminé, il reste à supprimer le ciel Mental Ray pour la la photo de fond puis être de nouveau visible. Pour cela modifier le Haze à 0 et vérifier de bien être en logarithmique + exterior daylight.
Avec la version 2009, les réglages de base sont terminés. Avec la version 2008, l’image parait encore très fortement contrastée, peu agréable.

Ouvrir (touche 8) le menu Environnement et choisir Logarithmique pour le contrôle d’exposition. Ne pas oublier de cocher sur Exterior daylight (lumière extérieure).


Fermer le menu environnement et ouvrir le menu rendu (touche F10)

Aller dans l’onglet « Indirect Illumination » (illumination indirecte).

Choisir Activer FG (Unable Final Gather) afin que les rayons lumineux puissent se propager dans toute la scène, puis choisir 2 pour la valeur des rebonds. Ces rebonds iront disperser un peu de lumière sur les sous faces et autres endroits plus sombres.

Redéfinition des matériaux.
Reste à substituer les matériaux en utilisant les matériaux mental ray arch&design.

Pipette pour prendre le matériau de la scène :

Redonner le chemin de texture en allant les redéfinir dans la partie couleur diffuse ou modifier la nature des matériaux en remplaçant les matériaux Sketchup par des matériaux Mental Ray, plus adaptés au rendu architectural.

La partie reprise des matériaux est peu détaillée car elle appartient à un autre volet de l’utilisation de 3Dsmax. Les reprises complémentaires : le détail des brins d’herbe le long de l’ombre de la maison, le raccord parfait entre la photo et le modèle 3D et d’autres détails complémentaires peuvent être réalisés avec Photoshop beaucoup plus rapidement qu’en 3D. Tout est donc une question de balance entre la qualité du rendu visé et le temps à y consacrer.

3dsmax – Radiosité – démarrage.

Résumé : ce didacticiel explique les bases de la radiosité.

La radiosité va calculer l’énergie émise et reçue en chaque point de la scène.

Mise en place de la scène

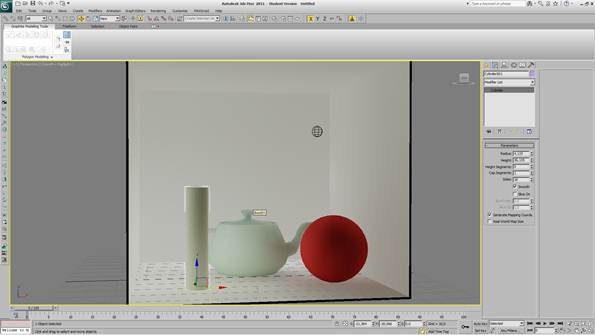

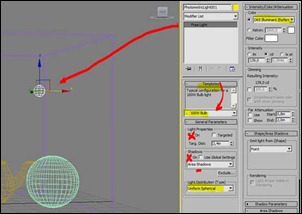

clip_image002 Préparation de la scène, une simple boite dont l’une des faces a été retirée et su rlaquelle un Shell a été appliqué. Attention à travailler en vraies unités. clip_image004 Pour commencer un premier test, une lumière photométrique est ajoutée. Choisir 100W bulb et prendre des Areas Shadows. Laisser pour l’instant le reste par défaut.

clip_image006 Choisir Radiosity dans Rendering et commencer à paramétrer le système.

clip_image008clip_image010

Qualité donne le niveau de convergence du calcul, le filtering lissera un peu les effets de mailles. Très important ne pas oublier de cocher le Global Subdivision Settings. Mettre ensuite des valeurs en relation avec la géométrie à calculer. Des valeurs trop détaillées prolongeraient à l’infini le calcul. Cliquer sur Start. Le rendu à l’écran contient les informations lumineuses.

clip_image012 Il faut ajouter les matériaux. Choisir des matériaux architecturaux et choisir dans les Templates les matières pouvant servir au test.

clip_image014

Refaire le rendu, en prenant bien soin de réinitialiser le calcul.

clip_image015

clip_image017

Le résultat est quasi photographique. Le rendu ajoute les ombres, reflets, effets spéculaires.

clip_image018 Les paramètres de rendu ont automatiquement basculés en Logarythmic Exposure Control ce qui équilibre les variations violentes de luminosité.

clip_image019

Calcul des expositions.

Un premier mode de rendu donne une évaluation des expositions :

clip_image021

Le rendu :

clip_image023

L’échelle des valeurs décrit les zones exposées et offre une évaluation s’ensemble.

Pour un état plus détaillé, il faut charger un outil qui est désormais caché : aller dans

clip_image025

Placer Lightning Analysis dans le menu Rendering par exemple :

clip_image026

Lancer Lightning analysis et placer la pipette sur les zones à évaluer.

clip_image028 La fiabilité des résultats dépend du choix des matériaux et des sources lumineuses.

Explication de la radiosité.

Les techniques habituelles de lancer de rayon dépendent de la position de la caméra et calcul le trajet du rayon lumineux de la source vers l’œil. Chaque changement de position de la caméra demandera un nouveau calcul de la scène lumineuse. Le résultat se fait sur les pixels de l’image. La radiosité va calculer l’énergie émise et reçue en chaque point de la scène. Comme le calcul de chaque photon sur le moindre point de la scène se révélerait beaucoup trop coûteux en terme de temps de calcul, l’espace est découpé en petits secteurs (triangulaires ou carrés). On dira que ce qui se passe au centre de chaque secteur est applicable à la surface complète de ce secteur. Une fois la scène calculée, les résultats sont utilisables quelque soit le point de vue. Ce qui est un gain de temps par la suite. La lumière peut même être appliquée comme texture.

Le monde physique : ce sont les paramètres de la scène, la géométrie, les ouvertures, les lumières, les surfaces des matériaux. Puis la façon dont ce monde physique sera « discrétisé » en petites surfaces sur lesquelles les calculs seront faits. Bien entendu, plus les surfaces seront petites meilleurs seront les résultats du calcul.

Le calcul : le calcul de l’énergie de la scène est un processus qui peut être long (très long parfois). Il doit donc y avoir un compromis entre la discrétisation de la scène et la qualité du calcul. A partir de 85% le calcul rend assez bien compte du comportement de la scène, entre 85 et 95 % le calcul va surtout affiner les détails, au-delà les résultats ne sont plus réellement visibles.

Le rendu : à la manière d’une photographie, il est possible de modifier l’aspect du rendu de l’image en atténuant les contrastes, en redonnant de la lumière ou en lissant les passages ombre / lumière. I faut toutefois avoir conscience que ce sont des traitements sur l’image et non sur les paramètres physiques de la scène.

clip_image030clip_image032 La radiosité se développe donc en trois phases : Le monde physique : ce sont les paramètres de la scène, la géométrie, les ouvertures, les lumières, les surfaces des matériaux. Puis la façon dont ce monde physique sera « discrétisé » en petites surfaces sur lesquelles les calculs seront faits. Bien entendu, plus les surfaces seront petites meilleurs seront les résultats du calcul. Le calcul : le calcul de l’énergie de la scène est un processus qui peut être long (très long parfois). Il doit donc y avoir un compromis entre la discrétisation de la scène et la qualité du calcul. A partir de 85% le calcul rend assez bien compte du comportement de la scène, entre 85 et 95 % le calcul va surtout affiner les détails, au-delà les résultats ne sont plus réellement visibles. Le rendu : à la manière d’une photographie, il est possible de modifier l’aspect du rendu de l’image en atténuant les contrastes, en redonnant de la lumière ou en lissant les passages ombre / lumière. I faut toutefois avoir conscience que ce sont des traitements sur l’image et non sur les paramètres physiques de la scène.

clip_image033

La lumière artificielle.

Le choix du type de lumière va directement influencer l’ambiance intérieure. Le choix de sources directes et/ou indirectes sculptera l’espace en fonction des moments et des besoins.

clip_image035 clip_image037 clip_image039 clip_image041
Indirect Semi-indirect Direct-indirect Diffus
clip_image043 clip_image045 clip_image047 clip_image049
Semi-direct Direct large Direct asymétrique Direct étroit
