Présentation générale

Le tumulus de Dissignac un monument funéraire comprenant deux tombes à couloir. Le monument fait 23 m de diamètre et 3m de haut. Une dalle en couverture de la chambre A est ornée et comporte des motifs très stylisés. Découvert en 1873, le tumulus a fait l’objet de plusieurs fouilles archéologiques (réalisées entre autres par Jean L’Helgouach dans les années 1970-80). Ces fouilles ont permis de déterminer deux étapes dans la construction du tumulus. Vers 4500 avant JC, deux dolmens auraient été construits côte à côte. Puis dans une seconde phase, le monument aurait été agrandi avec l’allongement des couloirs vers 2990 av. J.-C.1. Les fouilles ont également révélé de nombreuses poteries ainsi que des symboles gravés au plafond des chambres. Les poteries retrouvées permettent de penser que le site fut occupé de façon continue entre 4500 et 2500 av. J.-C (1).

Voir le rapport de fouille de Jean L’Helgouach :
http://bsecher.pagesperso-orange.fr/Dissignac.htm




Agrandir le plan

Panoramas du site

IMG_7563_stitch

IMG_7574_stitch

IMG_7575_stitch

IMG_7787_stitch

IMG_7734_stitch

La maquette du musée

http://www.saint-nazaire-tourisme.com/page/2/8/ecomusee-de-saint-nazaire.html.

On trouve une maquette du tumulus à l’Eco-musée de Saint-Nazaire.

IMG_7540

Une photomodélisation est ici réalisée avec 123Dcatch :




On remarquera des détails d’interprétation, particulièrement la massivité des murs renvoyant à des architectures connues pour leur spectaculaire structures.

Le même modèle reconstitué dans Hypr3D


Ci-dessous, le modèle interactif 3D, cliquer avec la souris pour l’observer sous tous les angles.

Photomodélisation et extraction du plan du site.

Le plan du site est approché avec Photosynth :






Photomodélisation de la façade

Modélisation de la façade avec Hypr3D :


Ci-dessous, le modèle interactif 3D, cliquer avec la souris pour l’observer sous tous les angles.

Modélisation plus large :


Seules 9 images sur 37 ont été utilisées par Hypr3D pour cette modélisation  :


Ci-dessous, le modèle interactif 3D, cliquer avec la souris pour l’observer sous tous les angles.

Restitution partielle par 123DCatch


Photomodélisation avec VisualFSM sur un jeu de 88 photos :


Positionnement des caméras :



Restitution en nuages denses






Modèle maillé.


La dalle de couverture :

Le modèle maillé par 123Dcatch est d’une extraordinaire densité (ici en filaire !!). Les principales gravures sont nettement visibles et en particulier le cachalot.


Le détail du cachalot, toujours en filaire :


L’ensemble en perspective.


Le même jeu de photos analysé par Hypr3D : le modèle est moins complet.

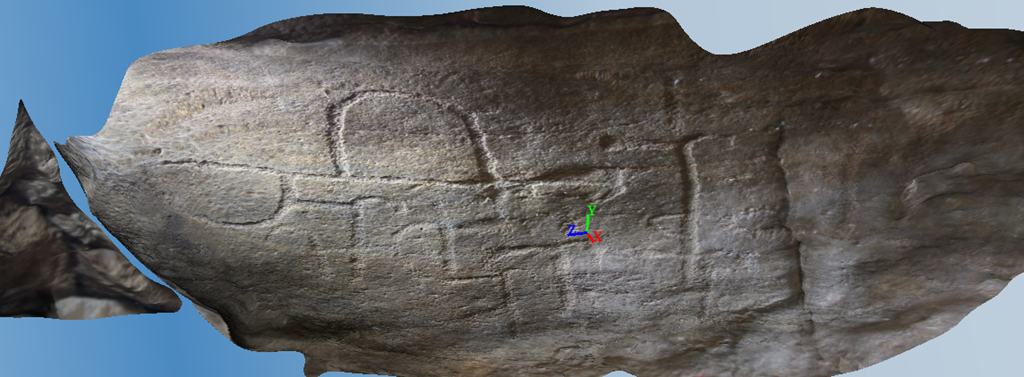

Le modèle issu de 123Dcatch comprend 910 400 triangles. Il est ici rendu pratiquement en géométral..
