3dsmax – Créer un store vénitien animé

Créer une ligne verticale de 1,2m de haut, et une lame de 80cm de long.

clip_image002

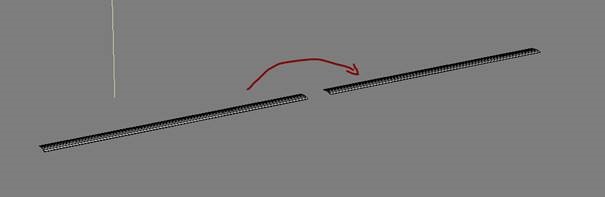

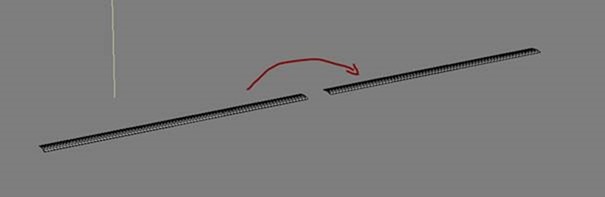

Dupliquer la lame :

clip_image004

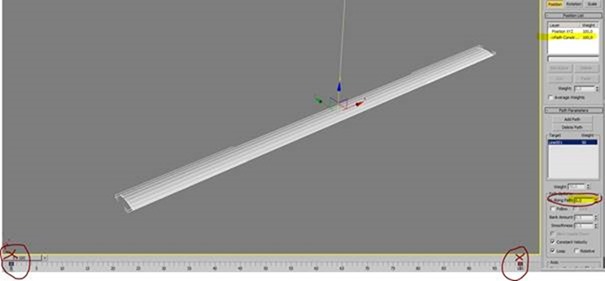

On créée un Path contraint qui attache la lame à la ligne verticale. Les clés d’animation sont effacées : la lame reste attachée à la ligne mais ne se déplace pas.

clip_image006

Pour la deuxième lame, on répète la manipulation, mais en augmentant la valeur de % du « Path ». Pour connaitre la valeur, il faut évaluer le nombre de lame au total : ici 60.

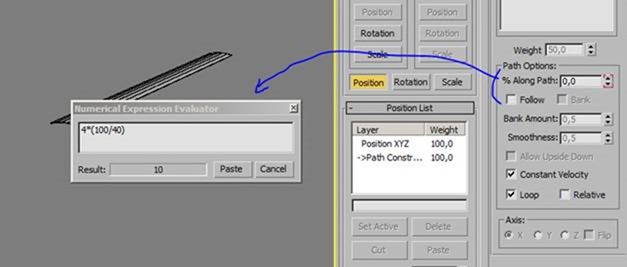

Taper CTRL+N dans la zone de saisie de la valeur et entrer le calcul permettant de faire rapidement le calcul de la distance. Pour la première lame 1*(100/40). Pour la 2ème : 2*(100/40), etc..

clip_image008

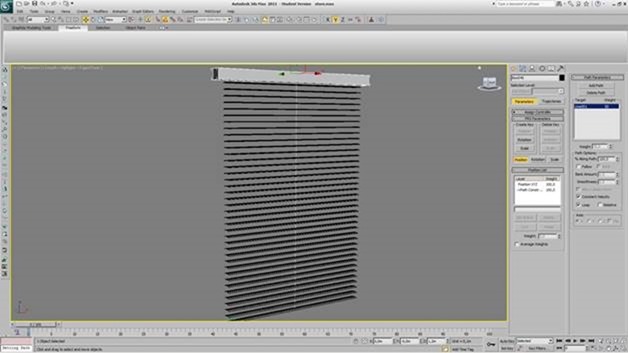

Le système est complètement monté :

clip_image010

La ligne qui a été utilisée comme chemin attache l’ensemble des lames. En déplaçant la ligne, on peut déplacer toutes les lames d’un coup. C’est cette propriété qui sera utilisée.

clip_image012 clip_image014

Il faut maintenant pouvoir orienter automatiquement les lames.

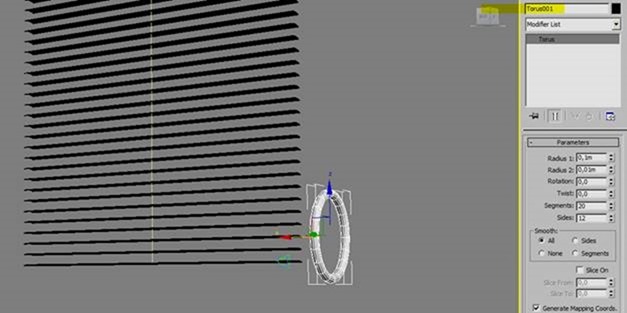

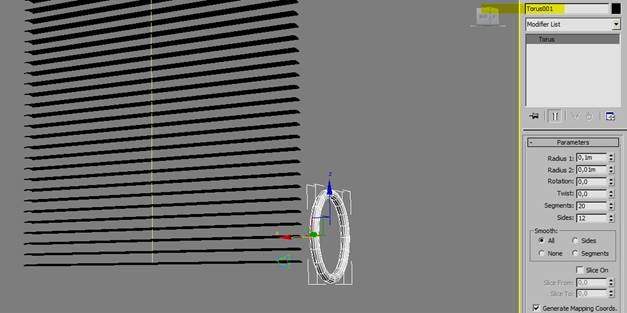

Dessiner un torus qui servira de manipulateur.

clip_image016

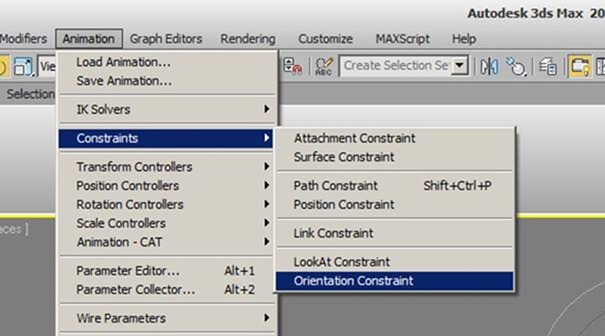

Lier toutes les lames au torus avec la contrainte d’orientation

clip_image018

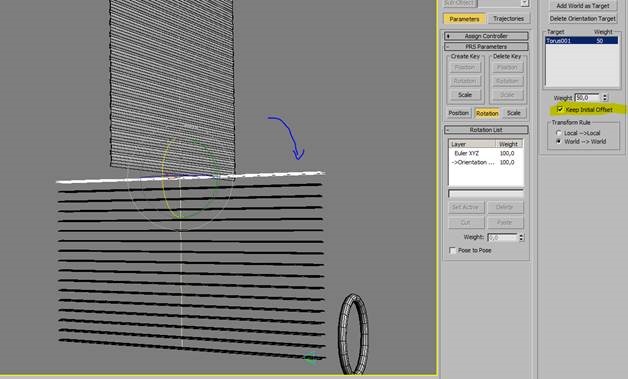

Si les lames se tournent, cliquer sur « keep original Offset ».

clip_image020

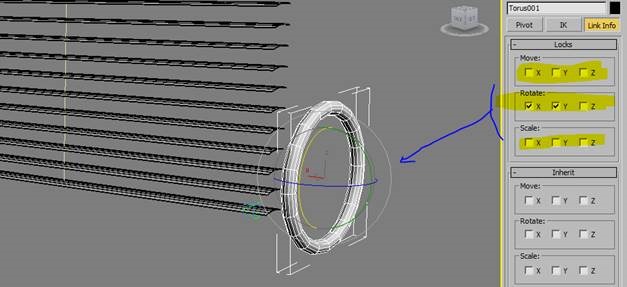

Pour plus de facilité d’utilisation, il est possible de bloquer certains axes et de limiter le débatement.

clip_image022

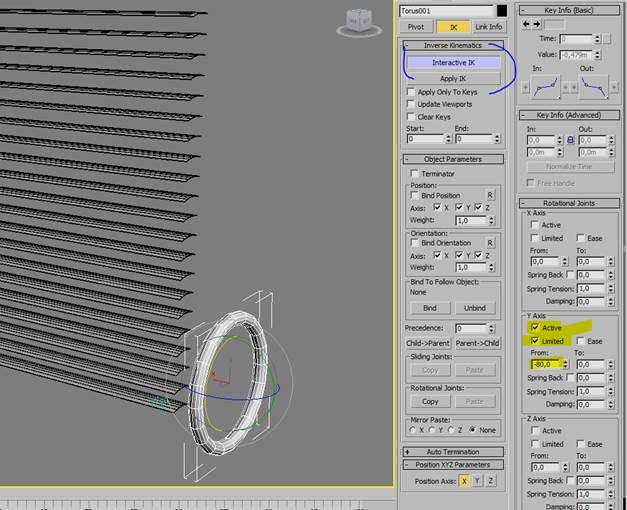

Pour limiter le débatement aller dans IK et agier sur l’axe contrôlant la rotation et le limiter.

clip_image024

Mécanisme pour lever le store :

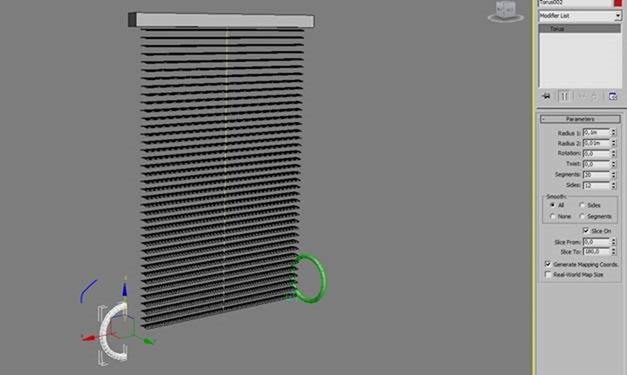

Créer une nouvelle poignée (optionnelle, tout pourrait se faire à partir de la première).

clip_image026

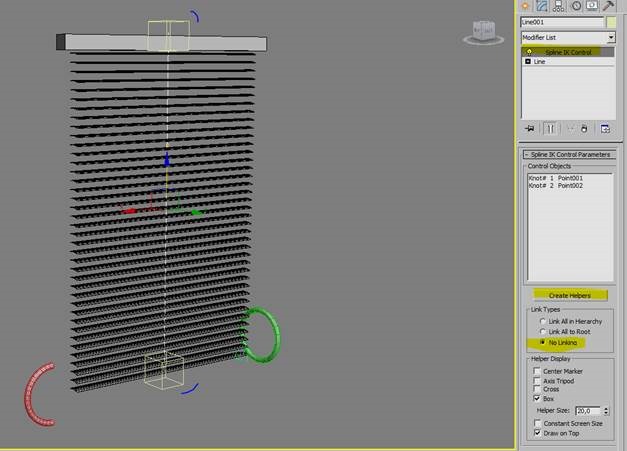

Selectionner la ligne et appliquer le transformateur SplineIK Control.

Atttention à cocher « no linking » et à créer des Helpers.

clip_image028

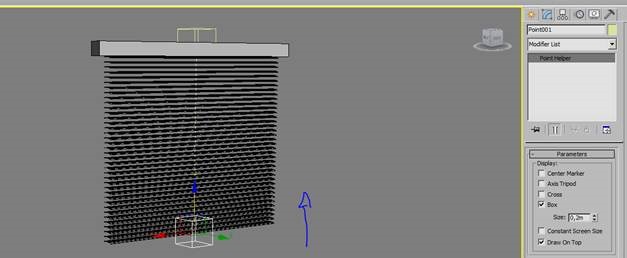

On manipulant le Helper du bas on peut voir le rideau agir en correspondance.

clip_image030

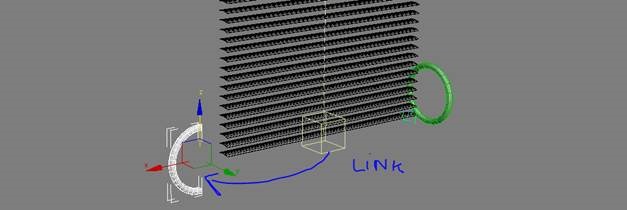

Il faut lier le helper à la poignée, le faire avec un simple « select & link »

clip_image032

En action :
